Рама трактора Т-74

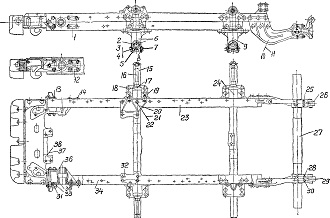

Рис. 92. Рама.
Группа 74.30-4 (Рама)
№
позиции на рис. 92 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
|
74.30.001-2Р |
Рама (для запасных
ча |
|
|
|
|
стей)
|
1 |
— |
38 |
74.30.051-1 |
Брус рамы передний
в |
|
|
|
|
сборе
|
1 |
— |
6 |
74.30.052-Р |
Брус поперечный
перед |
|
|
|
|
ний в сборе
.... |
1 |
— |
9 |
74.30.053-Р |
Брус поперечный
зад |
|
|
|
|
ний в сборе
.... |
1 |
— |
37 |
74.30.511-1 |
ТЗрус рамы передний
. |
1 |
Сталь 45Л1 |
34 |
74.30.513-1А |
Швеллер левый . , . |
1 |
Сталь Ст. 5 |
23 |
74.30.514-1А |
Швеллер правый . .
. |
1 |
Сталь Ст. 5 |
18 |
74.30.523-1 |
Кронштейн боковой
пе |
|
|
|
|
редний
|
2 |
Сталь 45Л-1 |
24 |
74.30.524 |
Кронштейн боковой .
. |
2 |
Сталь 45Л-1 |
12 |
74.30.526 |
Пластина стопорная |
4 |
Сталь 10 |
20 |
74.30.527-2 |
Кронштейн правый |
1 |
Сталь 45Л1 |
32 |
74.30.528-2 |
Кронштейн левый . . |
1 |
Сталь 45Л1 |
21 |
74.30.530 |
Шайба специальная |
4 |
Сталь Ст. 3 |
22 |
74.30.533 |
Пластина замковая |
2 |
Сталь 10 |
10 |
74.30.056-Р |
Кронштейн задний
левый |
1 |
— |
И |
74.30.057-Р |
Кронштейн задний
пра |
|
|
|
|
вый
|
1 |
—■ |
29 |
74.30.536 |
Бугель нижней оси
ле |
|
|
|
|
вый
|
1 |
Сталь 45Л1 |
26 |
74.30.537 |
Бугель нижней оси
пра |
|
|
|
|
вый
|
1 |
Сталь 45Л1 |
28 |
74.307.539 |
Гайка
|
8 |
Сталь 4 0Х |
30 |
74.30.540 |
Планка стопорная
малая |
4 |
Сталь 10 |
25 |
74.30.541 |
Шпилька бугеля . |
8 |
Сталь 38ХС |
5 |
74.30.554 |
Пластина замковая . |
4 |
Сталь 10 |
|
Заимствованные узлы
и детали |
|
27 |
75.30.016 |
Ось задняя в сборе
. |
1 |
— |
16 |
77.33.101 |
Ось
|
4 |
Сталь 45 |
|
75.30.021-Р |
Цапфа
|
4 |
— |
15 |
75.30.123 |
|
А |
Сталь 55 |
3 |
75.30.124 |
Шайба упорная |
4 |
Сталь 40 |
4 |
75.30.125 |
Прокладка
регулировоч |
|
|
|
|
ная
|
28 |
Сталь 08 |
2 |
75.30.127 |
Болт
|
4 |
Сталь 45 |
19 |
74.00.478А |
Шайба
|
3 |
Сталь 40 |
36 |
54.30.406 |
Втулка малая |
2 |
Сталь 20 |
35 |
54.30.407 |
Втулка большая . .
. |
2 |
Сталь 20 |
7 |
54.30.434 |
|
4 |
Сталь 45 |
