Картер шестерен трактора Т-74

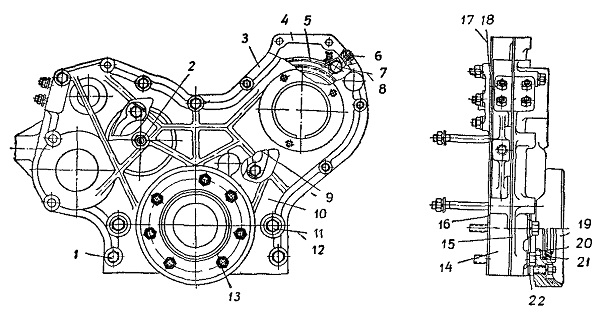

Рис. 61. Картер шестерен.
ГРУППА 02 (Картер шестерен)
№
позиции
'
на
рис. 6) |
Марка узла или
детали |
Наименование узла
или детали |
Количество в группе |
Материал |
4 |
СМД14-02С2 |
Картер шестерен в
сборе. |
1 |
— |
3 |
СМД14-ОЗСЗ |
Крышка картера в
сборе . |
1 |
— |
5 |
СМ Д1-02С4-2 |
Трубка подвода
смазки |
|
|
|
|
в сборе . |
1 |
— |
14 |
14-0201 |
Картер шестерен . .
. |
1 |
Чугун СЧ 15-32 |
10 |
14-0202 |
Крышка картера
шесте |
|
|
|
|
рен
|
1 |
Чугун СЧ 15-32 |
19 |
14-0203-1 |
Опора передняя . .
. |
1 |
Сталь 45 |
Id |
СМД1-0204 |
Прокладка картера
шес |
|
|
|
|
терен
|
1 |
Картон марки А |
15 |
СМ Д1 -0205-1 |
Прокладка крышки |
1 |
Картон марки А |
9 |
СМД1 -0207 |
Шайба замковая . .
. |
1 |
Сталь 20 |
2 |
СМД7-0209 |
Винт упорный . . . |
1 |
Сталь 20 |
17 |
14-0213 |
Крышка
|
1 |
Чугуи СЧ 12-28 |
7 |
СМД7-0215-2 |
Болт зажимной . . |
2 |
Сталь 40 |
8 |
СМД7-0216-2 |
Прокладка
поворотного |
|
|
|
|
угольника
.... |
4 |
Алюминий АЗ |
11 |
СМД14-0218 |
Болт
|
2 |
Сталь 45 |
1 |
СМД 14-0219 |
Болт
|
2 |
Сталь 45 |
12 |
СМД14-0220 |
Шайба
|
2 |
Сталь 45 |
20 |
14-0221-1 |
Кольцо
маслоотражатель- |
|
|
|
|
иое
|
1 |
Сталь 08кп |
22 |
СМД14-0222 |
Прокладка
.... |
1 |
Картон марки А |
13 |
14-0223-2 |
Шпилька
|
|
Сталь 40X |
18 |
СМД1-1327 |
Прокладка привода |
1 |
Парониг |
|
|
|
|
(ГОСТ 481-58) |
6 |
ПРП-Vs’ |
Пробка коническая |
1 |
— |
21 |
II-80 |
Манжета резиновая |
|
|
|
|
(80-105-12/14) . .
. |
1 |
— |
