ЭЛЕКТРООБОРУДОВАНИЕ ТРАКТОРА Т-74

Электрооборудование трактора работает на постоянном токе с номинальным напряжением 12 в.

В состав электрооборудования входят следующие приборы (рис. 53): генератор 3 мощностью 180 вт\ реле-регулятор 22\ аккумуляторная батарея 17 емкостью 42 ач, стартер 25 мощностью 0,6 л. с. для запуска пускового двигателя; звуковой сигнал 6; амперметр 19 для контроля тока заряда-разряда аккумуляторной батареи со шкалой 20—0— 20 а; четыре фары 1 с электрическими лампами накаливания 2 (12 в, 32 св)\ две электрические лампы накаливания 20 (12 в, 1 св) для освещения щитка приборов; плафон 9 с электрической лампой (12 в, 3 св) для освещения кабины; электродвигатель 4 к вентилятору кабины; подогреватель 26 для дизеля; контрольный элемент 23 для контроля накала спирали подогревателя; переносная лампа 18 с электрической лампой (12 в, 15 св).

Приборы электрооборудования соединены по однопроводной системе. Отрицательные полюсы потребителей и источника тока соединены с корпусом (массой) трактора.

Для включения приборов электрооборудования применяются различные вспомогательные устройства:

1) включатель 10 задних фар трактора;

2) кнопка 7 включения звукового сигнала;

3) переключатель 15 ламп освещения щитка и плафона;

4) два выключателя 14 передних фар и электродвигателя вентилятора кабины;

5) штепсельная розетка 11 для включения фар прицепных машин и сигнализации от прицепщика;

6) розетка 12 для включения переносной лампы;

7) термобиметаллический предохранитель 21 на номинальный ток 20 а с кнопочным возвратом;

8) включатель 24 с самовозвратом для подогревателя.

9) Выключатель массы 27 аккумулятора.

10) Переходная трехконтактная панель 5.

Кроме того, на щитке приборов установлены дистанционные термометры 16 и 13 для контроля температуры воды и масла и манометр 8 для контроля давления масла.

Электрооборудование прицепа подключают к розетке 11 при помощи штепсельной вилки, от которой отведены два провода — к сигнализации и освещению. Провод для электрического соединения корпусов трактора и прицепа присоединяют на тракторе к специальному болту массы у розеток 11 и 12.

Для правильного включения проводов, идущих от вилки, нужно поочередно прикоснуться концами проводов к массе. Провод, прикосновение которого вызывает звучание сигнала, нужно подключить к кнопке сигнала прицепщика.

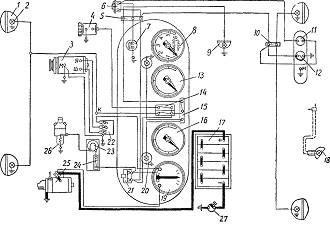

Рис. 53. Схема электрооборудования.
