Установка прицепного приспособления трактора Т-74
При подготовке трактора к работе с прицепными и полуприцепными машинами
и орудиями необходимо:
1) поднять в крайнее верхнее положение нижние продольные тяги механизма
для навешивания орудий;
2) поднять верхнюю тягу, вставить в фиксатор и закрепить цепочкой в
поднятом положении на левом подъемном рычаге механизма для навешивания;
3) вынуть пальцы крепления передних концов ограничительных цепей к
задним вилкам бугелей;
4) установить прицепное устройство (рис. 51) в комплекте с упряжной
скобой и прикрепить его пальцами к задним вилкам бугелей; при этом
передние концы ограничительных цепей закрепить на пальцах сверху вилок
бугелей.
Упряжная скоба может соединяться с прицепной скобой одним пальцем
(качающееся соединение) или двумя (неподвижное соединение). При работе с
машинами, привод которых осуществляется от вала отбора мощности,
упряжную скобу надо крепить жестко двумя пальцами.
При переходе на работу с навесными машинами и орудиями прицепная скоба
должна быть обязательно снята.

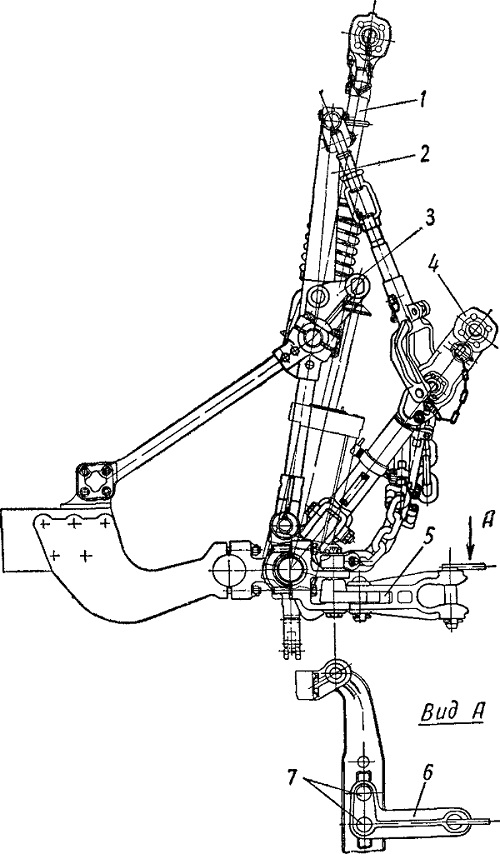

Рис. 51. Установка прицепного устройства:
1 — центральная тяга; 2 — подъемный рычаг; 3 — качающийся рычаг; 4 —
продольная тяга; 5 — прицепная скоба; в — скоба упряжная; 7 — пальцы.
