Управление механизмами силовой передачи трактора
Т-74
Органы управления механизмами силовой передачи размещены в кабине
тракториста и качаются на горизонтальном полом валу. К ним относятся
(рис. 40) педаль 7
управления главной муфтой сцепления и механизмом блокировки переключения
скоростей, две педали 9 управления тормозами и два рычага 8 управления
муфтами поворота.

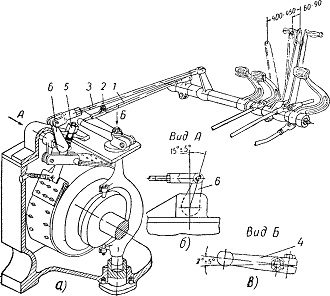

Рис. 40. Схема регулировки рычагов тормозов и муфт
поворота:
а — общая схема регулировки; 6 — правильное положение рычага тормоза при
сборке; в — правильное положение рычага выключения муфты поворота,
отведенного назад до упора; / — тяга муфты поворота; 2 — стяжной винт
наконечника; 3 — тяга тормоза; 4 — рычаг выключения;
5 — регулировочная гайка; 6 — рычаг тормоза; 7 — педаль муфты сцепления;
8—рычаги управления муфтами поворота; 9 — педали управления тормозами.
