Воздухоочиститель двигателя трактора Т-74

Установленный на двигатель циклонный малогабаритный воздухоочиститель (рис. 18) состоит из девяти циклонов
13, которые приварены к верхнему 24 и нижнему 20 поддонам. К нижнему поддону также приварен пылесборный бункер 19 со штуцером, на который наварачивается накидная гайка 14. Циклоны, пылесборный бункер и два поддона являются единым целым и составляют блок циклонов. Две кассеты 8 с набитой в них проволочной путанкой крепятся в головке воздухоочистителя 7 специальным болтом 6 и барашковой гайкой 22. Два резиновых кольца 5 и 25 служат для уплотнения разъемов между кассетами, стенками головки и центральным болтом.
Блок циклонов помещается в кожухе 21. Головка воздухоочистителя соединяется с кожухом при помощи трех

стяжных болтов 26 с гайками-барашками 4. В разъеме между головкой и кожухом помещается уплотнительное резиновое кольцо 9. Головка должна быть плотно прижата к кожуху гайками-барашками.

Воздухоочиститель крепится к двигателю при помощи кронштейна и двух половинок хомута, охватывающих головку воздухоочистителя. Патрубок воздухоочистителя со-

единен с всасывающим коллектором двигателя дюритовым. шлангом.

Отсосная трубка соединена дюритовым шлангом с небольшой трубочкой с развальцовкой на конце, которая соединяется со штуцером бункера накидной гайкой.

Воздухоочиститель имеет две ступени очистки; первую — центробежно-инерционную с эжекторным удалением пыли выхлопными газами и вторую — две смоченные маслом кассеты.

Основным элементом воздухоочистителя, производящим очистку воздуха от пыли, являются циклоны.

Всасываемый в воздухоочиститель воздух поступает в циклоны 13 через входные патрубки 12, установленные тангенциально к корпусу циклона, в результате чего воздух получает вращательное движение. Благодаря центробежной силе частицы пыли отбрасываются к стенкам циклонов и ссыпаются в бункер.

В результате разрежения, создаваемого выхлопными газами в отсосной трубке 17, собравшаяся в бункере воздухоочистителя пыль отсасывается и уносится выхлопными газами в атмосферу.

Очищенный в циклонах воздух по направляющим трубкам поступает в головку воздухоочистителя, в которой расположенБг две кассеты 8 из металлической путанки, смоченные маслом, и штампованный рефлектор 23.

Наличие рефлектора повышает процент очистки и пыле-емкость кассет за счет равномерного рассеивания им по кассетам воздушного потока, выходящего из циклонов.

Окончательно очищенный воздух направляется во всасывающий коллектор двигателя.

Рис. 18. Воздухоочиститель:
1 — труба воздухозаборника; 2 — сетка; 3 — хомут; 4 — гайка-барашек; 5 — резиновое уплотнительное кольцо; 6 — болт специальный; 7— головка воздухоочистителя в сборе; 8 — кассета; 9 — резиновое уплотнительное кольцо основного разъема; 10 — шланг; 11— направляющая трубка; 12 — вход в циклон; 13 — циклоны; 14 — накидная гайка; 15 — эжектор; 16 — шланг; 17 — отсосная трубка; 18 — шланг; 19 — пылесборочный бункер; 20 — нижний поддон; 21 — кожух; 22 — гайка-барашек; 23 — рефлектор; 24 — верхний поддон; 25 — резиновое уплотнительное кольцо; 26 — болт стяжной.

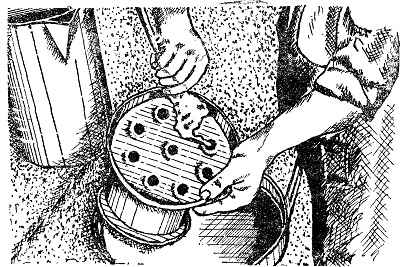

Рис. 19. Промывка циклонов воздухоочистителя.
