Сборка кривошипно-шатунного механизма двигателя трактора Т-74
Перед сборкой необходимо промыть керосином или дизельным топливом и
продуть сжатым воздухом все каналы в блоке, полости в шатунных шейках и
масляные каналы в коленчатом валу. Затем надо подобрать коренные
вкладыши согласно размеру шеек коленчатого вала, тщательно очистить
плоскости разъема, постели вклады
шей и установить вкладыши в постели блока и крышек.
Качание установленных вкладышей и зависание их на фиксирующих выступах
не допускается.
После этого подшипники необходимо смазать дизельным маслом и уложить
коленчатый вал. Установить крышки и затянуть гайки коренных подшипников
с усилием 20—22 кГм, равномерно, в два-три приема, начиная от среднего
коренного подшипника и кончая крайними. Проверить легкость вращения
коленчатого вала; вал должен от руки легко поворачиваться за болт во
фланце. Убедившись в свободном вращении вала, застопорить гайки
замковыми пластинами.
Перед установкой поршня в сборе с шатуном в цилиндр зеркало цилиндра
надо смазать дизельным маслом, а замки поршневых колец расположить на
равных расстояниях один от другого по окружности. Во избежание
пригорания колец замки не должны располагаться против отверстий под
палец и против лунки в днище поршня. Поршень с шатуном нужно
устанавливать через верх блока, так, чтобы лунка в днище поршня
располагалась со стороны топливного насоса.
Подбор шатунных вкладышей производится аналогично подбору коренных.
Гайки шатунных болтов следует затягивать усилием 14—16 кГм, равномерно,
в два-три приема.
При установке крышки нужно следить, чтобы номера спаренности крышки и
шатуна совпадали и находились с одной стороны. Менять крышки на шатунах
или поворачивать их на 180° запрещается.
Нижняя головка шатуна после затяжки подшипника должна свободно
передвигаться от усилия руки вдоль шейки коленчатого вала. Продольный
люфт нижней головки шатуна по шейке вала должен быть в пределах
0,17—0,44 мм.
Для шплинтовки гаек шатунных болтов нужно применять только новые, не
бывшие в употреблении шплинты. Заменять шплинты проволокой категорически
воспрещается.

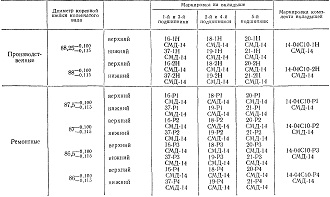

Таблица 6
