ОПИСАНИЕ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАКТОРА Т-74




УСТРОЙСТВО ТРАКТОРА Т-74


Трактор Т-74 относится к типу гусеничных тракторов большой мощности и в основном предназначен для работы в сельском хозяйстве с навесными и прицепными машинами и орудиями на повышенных скоростях. Кроме того, он может быть использован на дорожных, строительных, мелиоративных и других работах в агрегате со специальными машинами и устройствами, а также для перевозки грузов по плохим дорогам. Тяговое усилие на крюке трактора при агрегатировании с различными машинами и орудиями не должно превышать 3000 кг.

Общий вид трактора Т-74 показан на рис. 1 и 2.

Все основные и вспомогательные механизмы трактора объединены швеллерной рамой, являющейся остовом трактора. На передней части рамы трактора, под капотом, расположен двигатель со всеми механизмами. На двигателе установлен шестеренчатый масляный насос гидравлической навесной системы.

За двигателем расположена силовая передача. В нее входят: главная муфта сцепления, карданный вал,

коробка передач, главная передача, механизм поворота и конечные передачи. На задней стенке корпуса заднего моста установлен привод вала отбора мощности.

Механизмы силовой передачи размещены на средней и задней частях рамы. В задней части рамы закреплены также механизм для навешивания орудий и силовой цилиндр гидравлической навесной системы.

Ходовая часть трактора состоит из ведущих колес, связанных с конечными передачами; гусеничных цепей;


направляющих колес, укрепленных на раме; четырех балансирных кареток подвески, на которые опирается рама, и поддерживающих роликов ветвей гусеничных цепей. Каретки могут покачиваться на горизонтальных осях рамы в вертикальных плоскостях, что в сочетании с сжатием спиральных пружин кареток обеспечивает плавность хода трактора.

Трактор оборудован закрытой обогреваемой кабиной. В кабине размещены: удобное мягкое двухместное

сиденье, щиток с контрольными приборами, педали и рычаги управления трактором и силовыми цилиндрами навесной системы. В кабине трактора имеется также бачок для питьевой воды, аптечка и ящик с инструментом. Сзади кабины, на кронштейнах установлен основной топливный бак. На тракторе установлены две фары, обращенные вперед для освещения пути; две фары, обращенные назад, для освещения навесных или прицепных машин и орудий; две лампы внутри кабины, освещающие щиток с контрольными приборами, и плафон для освещения кабины. Снаружи, на задней стенке кабины, размещены штепсельные розетки, которые служат для подключения переносных ламп, установленных на прицепных машинах, и двусторонней сигнализации электрическим звуковым сигналом, расположенным на передней стенке кабины. Переключатель выводных ламп находится внутри кабины. По желанию потребителей трактор Т-74 может быть отпущен в одной из приведенных ниже пяти модификаций:

Т-74-С1 — трактор с зависимым валом отбора мощности, полностью оборудованный агрегатами гидравлической системы, с основным и тремя выносными силовыми цилиндрами и механизмом для навешивания орудий;

Т-74-С2 — трактор с зависимым валом отбора мощ-

ности, полностью оборудованный, как и трактор 'Г-74-Ci, но без основного силового цилиндра и механизма для навешивания орудий;

Т-74-СЗ — трактор с зависимым валом отбора мощ-

ности, но без агрегатов навесной гидравлической системы;

Т-74-С4 — трактор с зависимым валом отбора мощ-

ности, полностью оборудованный, как и трактор Т-74-С1, агрегатами навесной гидравлической системы, но к нему не прикладываются выносные силовые цилиндры и шланги к ним;





Т-74-С9 — с валом отбора мощности, оборудованный, как и трактор Т-74-С1, но без основного и выносных силовых цилиндров и механизма для навешивакия орудий.

Комплектование каждой модификации узлами гидравлической навесной системы и валом отбора мощности и размещение на тракторах агрегатов навесной системы приведены в табл. 1 и показаны на рис. 3.

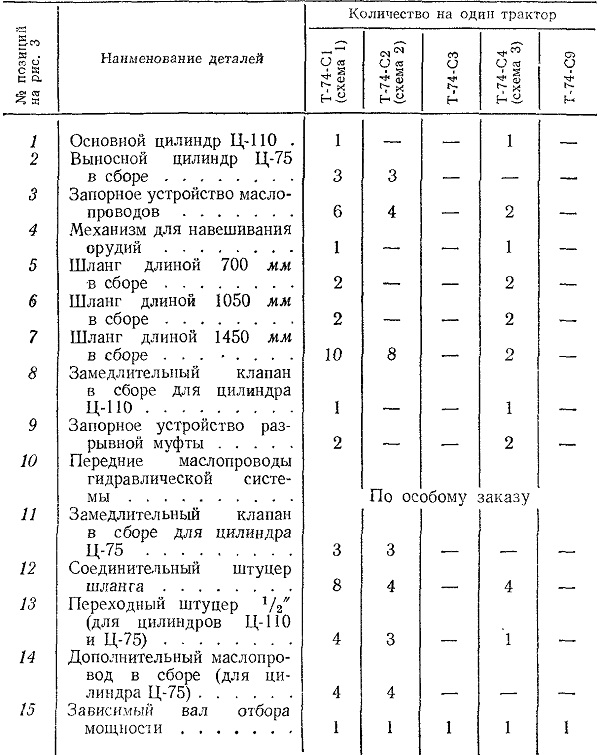

Таблица 1
Комплектование тракторов узлами гидравлической навесной системы и валом отбора мощности









Количество на один трактор

S-CO













5 .

то о

Наименование деталей

С J со

О СО

со

О

О л

о

<J

с а.



^ 1

V S

r-t

!. S



MS



нй

н Л

Н

нй



1

Основной цилиндр Ц-110 .

1

_



1



2

Выносной цилиндр Ц-75













в сборе

3

3

3

Запорное устройство масло­













проводов

6

4

2

4

Механизм для навешивания













орудий

1



5

Шланг длиной 700 мм













в сборе

2

2

6

Шланг длиной 1050 мм













в сборе

2

2

7

Шланг длиной 1450 мм













в сборе ... • . . . .

10

8

2

8

Замедлительный клапан в сборе для цилиндра













Ц-110

1

1

9

Запорное устройство раз­













рывной муфты

2

2

10

Передние маслопроводы гидравлической систе­













мы



По особому заказу



11

Замедлительный клапан в сборе для цилиндра













Ц-75

3

3

12

Соединительный штуцер













шланга

8

4

4

13

Переходный штуцер '/г* (для цилиндров Ц-110













и Ц-75)

4

3

_

*1

14

Дополнительный маслопро­вод в сборе (для ци­













линдра Ц-75)

4

4

15

Зависимый вал отбора





1

1





мощности

1

1

I

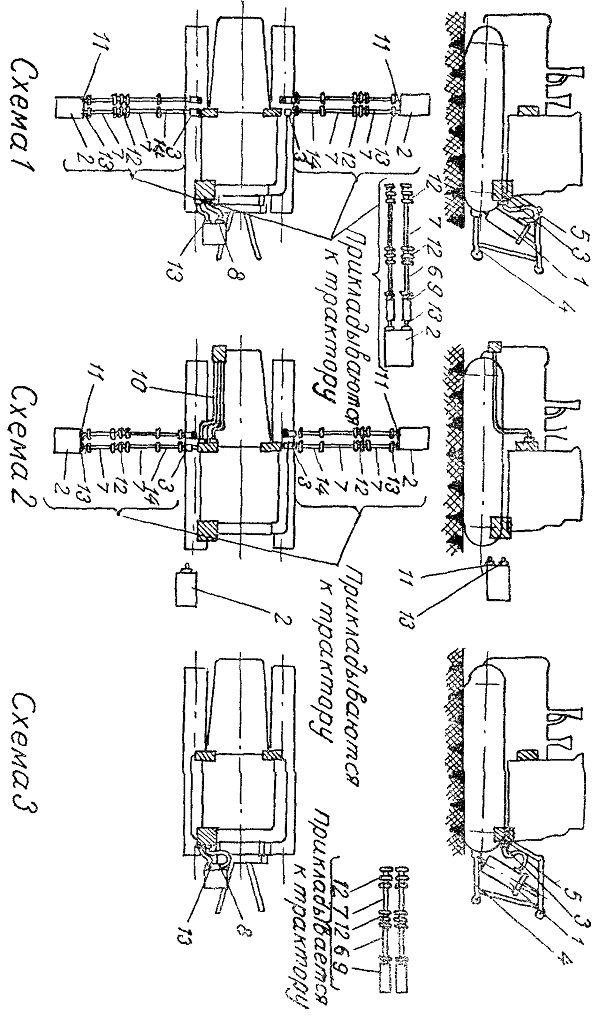

Рис. 3. Схемы расположения агрегатов навесной системы на тракторах разной модификации.

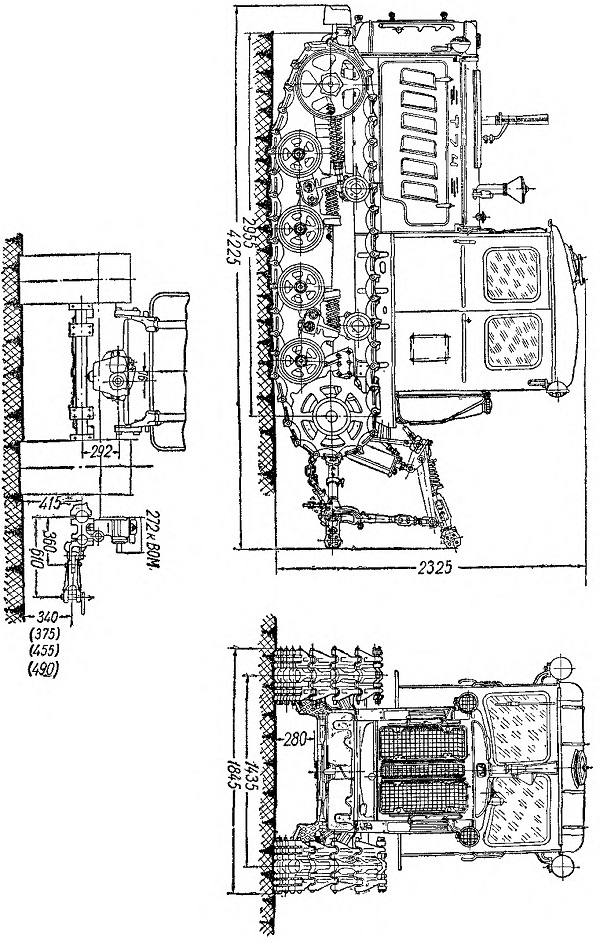

Рис. 4. Габаритные размеры трактора.
