Гидроцилиндр тракторов типа К-701 Кировец

Конструктивные отличия систем управления тракторами типа К-701 Кировец

Гидроцилиндр тракторов типа К-701 Кировец

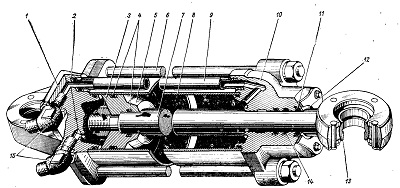

Гидроцилиндр, представленный на рис. 2.50, имеет следующие основные детали: корпус 8, переднюю крышку 10, заднюю крышку 1, шток 7 с головкой, на которую через шайбу 2 навернута гайка 3, поршень 5, гидропривод 9 и шпильки 6. Особенностью его является то, что уплотнения подвижных и неподвижных соединений выполнены в виде резиновых колец 4 круглого сечения и защитных кожаных колец 14 прямоугольного сечения. Уплотнение штока дополнительно снабжено манжетой 11 и скребком 12 для очистки его от грязи и пыли. Крепление гидроцилиндров к полурамам трактора осуществлено с помощью соединительного пальца, входящего в головку штока 7 и в проушину задней крышки, в которой установлены шарнирные подшипники 13. Угольники 15 служат для обеспечения поступления масла в гидроцилиндр и слива его.

Рис. 2.50. Гидроцилиндр системы управления поворотом трактора

Следящее устройство тракторов типа К-701 Кировец

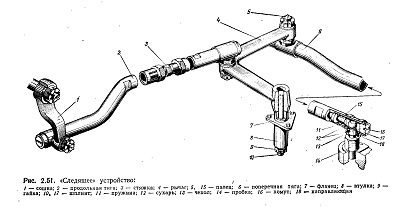

Следящее устройство, изображенное на рис. 2.51, связывает сошку 1 червяка редуктора с задней полурамой трактора. Оно служит для согласования углов поворота рулевого колеса и полурам трактора. Устройство имеет продольную 2 и поперечную 6 тяги. Шарниры их выполнены в виде шарового пальца 15 и двух сухарей 12, зажатых пробкой 14. Люфты в шарнирах при износе трущихся поверхностей компенсируются пружиной 11 и подтяжкой пробки 14. В шарниры тяг заложена долгоработающая смазка.

Рис. 2.51. «Следящее» устройство:

Гидрораспределитель для управления силовыми гидроцилиндрами тракторов типа К-701 Кировец

Для управления силовыми гидроцилиндрами служит гидрораспределитель, изображенный на рис. 2.52. Наряду с редуктором он имеет следующие сборочные единицы: собственно гидрораспределитель с червячным редуктором и присоединенные к его корпусу коробку предохранительного гидроклапана 17 и запорные гидроклапаны. Гидрораспределитель состоит из корпуса золотника 16, золотника 9 и центрирующего устройства, включающего пружину 10 и гайки 14, на которые опираются шайбы 8. Центрирующее устройство обеспечивает удержание и возврат золотников в нейтральное положение. Для отвода и подвода масла в корпусе золотника 16, закрытого крышкой 15, имеются пять кольцевых проточек. Гидрораспределитель шпильками 11 и плунжер 12 скреплены с картером 5 червячного редуктора. В состав последнего также входят червяк 4, сектор 3 и пружинное кольцо 6. Первый вращается на двух игольчатых подшипниках 2. На его правом коротком конце имеются шлицы, вводящиеся в зацепление со шлицевой муфтой приводного вала рулевой колонки. На длинном левом конце червяка установлены золотник 9, опорныг шайбы 8 и упорные подшипники 7. Степень затяжки последних при сборке регулируется гайкой 13. Заодно с валиком выполнен сектор 3, вращающийся на двух роликовых подшипниках 22. Регулировка червячной пары и осевого люфта валика сектора осуществляется прокладками 21. Выходной конец вала сектора уплотнен двумя резиновыми кольцами 19. На валу с помощью конических шлицев и гайки закреплена сошка 18. На крышке 20 картера, торце вала сектора 3 и сошки 18 нанесены риски, при совмещении которых сектор и сошка занимают положение, соответствующее прямолинейному движению трактора. Гидрораспределитель имеет втулку 1 и червяк 4.

Рис. 2.52. Гидрораспределитель с редуктором

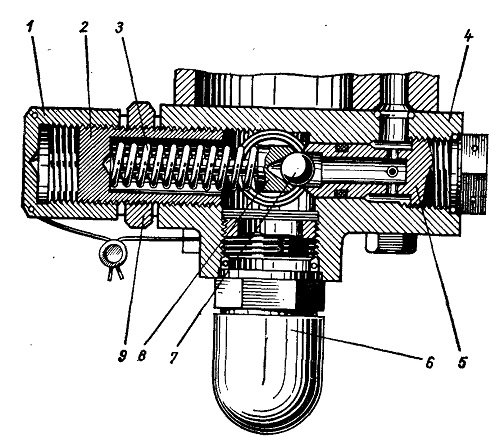

К нижней части корпуса гидрораспределителя прикреплена коробка предохранительного гидроклапана, которая, как видно из рис. 2.53, состоит из корпуса 4, в котором размещены седло 5 гидроклапана, шарик 7, направляющая 8, пружина 3 и сливной угольник 6. С помощью винта 2, который фиксируется гайкой 9 и колпачком 1, гидроклапан регулируется на давление срабатывания 10 МПа.

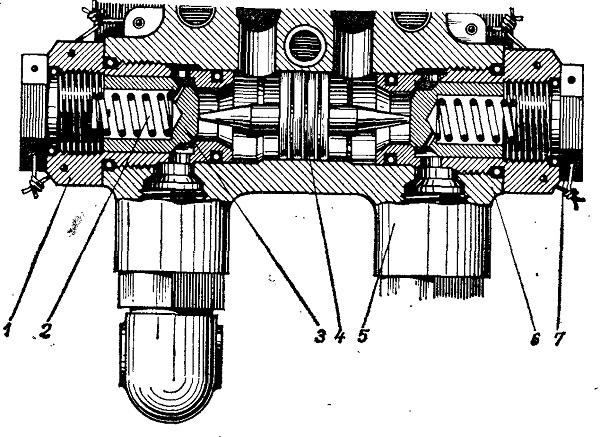

К верхней части корпуса гидрораспределителя прикреплена коробка запорных гидроклапанов, показанная на рис. 2.54. В корпусе 6 размещены запорные клапаны 3 с их корпусом 1, пружиной 2, толкателем 4 и поворотным угольником 5. Гидроклапаны служат для запирания полостей силовых гидроцилиндров при действии на штоки внешних сил.

Рис. 2.53. Предохранительный клапан

Рис. 2.54. Коробка запорных клапанов
