Работу гидросистем управления поворотом трактора обеспечивает шестеренчатый гидронасос левого вращения НШ-100Л-2. Он установлен на картере редуктора привода насосов. Основными деталями насоса, как показано на рис. 2.49, является корпус 4 с крышкой 2, подшипниковая обойма 7, ведущий вал с шестерней 1 и ведомая шестерня 6. Потери масла в нем через зазоры по торцам шестерен уменьшаются за счет уплотнения с помощью двух платиков 3, поджим которых осуществляется усилием из камер давления, имеющих обойму 5 и уплотнения 8. Приводной вал уплотнен манжетами 9. Для предохранения последних от повреждения служат опорное 11 и стопорное 10 кольца.

Регулирование количества масла, поступающего в гидросистему управления поворотом трактора, осуществляется регулятором расхода. Он крепится к корпусу насоса со стороны выходного отверстия (см. рис. 2.47). Регулятор имеет корпус, в котором размещены плунжер 22 с пружиной 23, дроссель 9 и пробка 7 с регулировочным винтом 8. При прохождении масла через отверстие дросселя 9 образуется перепад давления, так как правый торец плунжера 22 связан с полостью К, а левый — через канал с полостью за дросселем. Поэтому плунжер, преодолевая усилия пружины 23, перемещается влево, и часть масла через отверстие сливается в гидробак. Сечение дроссельного отверстия с помощью регулировочного винта 8 регулируется таким образом, чтобы при изменяющейся в связи с отклонениями частоты вращения коленчатого вала двигателя производительности насоса в систему поступало постоянное количество масла (около 2 л/с). Этим обеспечивается постоянство скорости поворота трактора в интервале возможных значений рабочей частоты вращения коленчатого вала дизеля.

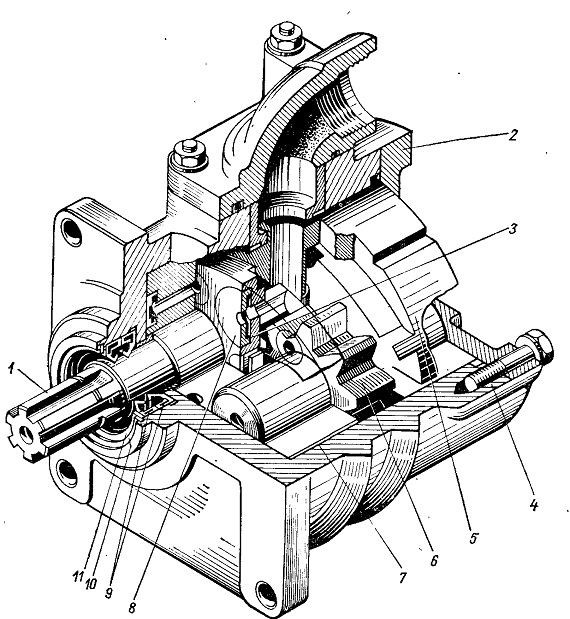

Рис. 2.49. Гидронасос НШ-100Л-2 гидросистемы управления поворотом
