Система питания дизеля ЯМЗ-240Б (трактор К-701)

Система питания дизеля ЯМЗ-240Б (трактор К-701)

Система питания в свою очередь состоит из системы очистки воздуха, топливной и управления подачей топлива. Она призвана обеспечить очистку воздуха и топлива и подачу их в двигатель.

Комбинированная система очистки воздуха, изображенная на рис. 2.16, является сухой и двухступенчатой. Воздух, засасываемый двигателем 15, через сетку 2 и всасывающую трубу 3 поступает в первую ступень 8 воздухоочистителя 1, состоящую из размещенных в нижней части корпуса двух мультициклонов. Каждый из последних содержит 45 пластмассовых труб циклонов 7, запрессованных в отверстия нижней трубной доски и 45 трехлопастных спиральных направляющих.

Герметичность заделки обеспечена развальцовкой алюминиевой трубки направляющей. Верхняя и нижняя трубные доски соединены с помощью четырех стоек. Уплотнение мультициклона в корпусе воздухоочистителя осуществляется прокладками из губчатой резины. В циклонах 7 воздух, пройдя через направляющие трубки 4, приобретает вращательное движение. Частицы пыли вследствие действия центробежных сил отбрасываются к периферии циклонов, после чего с помощью эжектора 20 через эжекционную трубу 16 отсасываются из поддона 14 пылесборника в выхлопную трубу 19. Таким образом и происходит первичная грубая очистка. Затем воздух по направляющим трубкам 4 поступает во вторую ступень 6 воздухоочис-тителя 1, где происходит его вторичная очистка путем фильтрации через четыре кассеты из высокопористого картона. Кассета воздухоочистителя второй ступени состоит из сменного фильтрующего элемента 11, во внутрь которого вставлена внутренняя предохранительная обечайка 10, закрепленная на нем двумя болтами; кожуха 9, в который вставляется фильтрующий элемент; планки 13, закрепленной на кожухе четырьмя болтами. В состав ее также входит манжета 12. Воздух, очищенный в кассетах, поступает в выходной патрубок 5 воздухоочистителя, откуда он направляется в цилиндры.

Рис. 2.16. Комбинированная система очистки воздуха

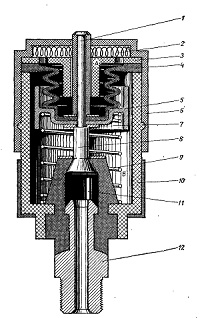

Рис. 2.17. Сигнализатор засоренности воздуха:
1 — кнопка; 2 — прокладка; 3 — втулка; 4 — манжета; 5 — поршень; б — крышка; 7- шайба; 8 — шпилька; 9 — пружина; 10 — корпус; 11 — клапан; 12 — штуцер; А — область атмосферного давления; Б — область разрежения

На корпусе

выходной трубы воздухоочистителя установлен сигнализатор засоренности 21, соединенный рукавом 18 с ресивером 17.

Сигнализатор, показанный на рис. 2.17, имеет пределы регулирования 450—500 Па. Он стоит из прозрачного корпуса 10, поршня 5 красного цвета, являющегося сигнализирующим элементом, манжеты 4. Последняя разделяет полость сигнализатора на область разрежения Б, которая сообщается с трассой впускных коллекторов через клапан

II (при нажатии на кнопку 1), и область А атмосферного давления. После нажатия кнопки сигнализатора положение его поршня регулируют при номинальной частоте вращения выходного вала дизеля и работе трактора под нагрузкой.
