6.7. ОРУДИЯ МИНИ-ТРАКТОРОВ ДЛЯ КОММУНАЛЬНОГО ХОЗЯЙСТВА

В современных сельскохозяйственных и заводских поселках обычно имеются зеленые насаждения в виде деревьев и кустарников. Для поддержания образцового порядка на территории, своевременной стрижки и кронования деревьев и кустарников механизация работ обеспечивается орудиями по уходу за зелеными насаждениями, по уборке улиц и дворов, по чистке и разгребанию снега. Для ухода за деревьями и кустарниками применяются электроножницы (рис. 6.25) [15], ножи 1 я 2 которых изготовлены в виде цельных стальных полос, совершающих возвратно-поступательное движение. Ножи соединяются со звеньями кривошипно-шатунного механизма шатунами 3. Кривошипы образованы двумя кулачками-эксцентриками, расположенными на валу 4. Так как центры круглых кулачков смещены от оси вращения в противоположные стороны, ножи 1 и 2 движутся навстречу друг другу. Ножницы имеют привод через шестерню 5 от электромотора 6. При работе оператор держит их за две рукоятки 11.

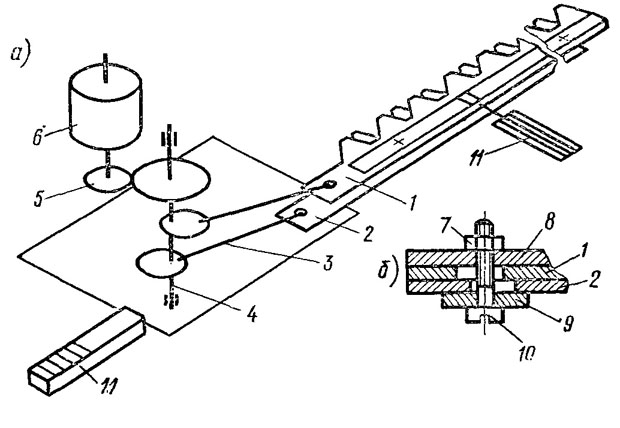

Рис. 6.25. Конструкция привода и режущего аппарата электроножниц, используемых для обрезки деревьев и кустарника: а — схема; б — крепление ножей;
1,2 — верхний и нижний ножи: 3 — шатун; 4 — эксцентриковый вал; 5 — шестерня; 6 — электродвигатель; 7 — контргайка; 8 — брус; 9 — пластина трения; 10 — винт; 11 — рукоятка

Для обеспечения работы электроножниц в комплект мини-тракторов вводят электрогенераторы. На рис. 2.5 показана генераторная установка 18 мотоблока «Мепол-Терра». Здесь применены передвижная одноколесная тележка и электрогенератор напряжением 12 В. Ток, вырабатываемый генератором, передается по кабелю, от которого электроэнергию могут получать электроножницы и другие потребители. Генератор входит и в комплект съемного оборудования некоторых марок микротракторов. Привод электрогенератора 1 (рис. 6.26, см. вклейку) осуществляется от переднего вала отбора мощности. Он установлен на раме 2 и фиксируется посредством крепежных деталей 5. Для контроля за напряжением на щитке управления установлен вольтметр 3. Для снабжения потребителей энергией можно одновременно пользоваться двумя штепсельными розетками 4. В левом углу щитка приборов находится выключатель 6.

В зимнее время года для очистки покрытых снегом дорожек широкое применение в коммунальном хозяйстве находят ротационные снегоочистители. Такой снегоочиститель (см. рис. 6.1, поз. 8 и рис. 2.5, поз. 13) удобен и прост в обращении. Состоит он из ротора 3 (рис. 6.27,

см. вклейку), кожуха — ограничителя ширины захвата 2 и отводящей трубы 1. Привод ротора снегоочистителя осуществляется от вала отбора мощности. После прохода снегоочистителя на дорожках остается небольшой слой снега. Для окончательной уборки дорожки используют щетки (см. рис. 6.13, о). Если снегоочиститель на содит применение только в зимнее время, то щетки используются для уборки дорожек круглый год.

Роторный снегоочиститель мотоблока МБ-1 обеспечивает ширину очищаемой полосы 70 см за один проход. Производительность при снежном покрове высотой 20 см— 2500 м3/ч, причем снежная масса отбрасывается в сторону на расстояние до 8 м 121 ].

Для разравнивания сыпучих материалов, уборки снега с проезжей части, срезания грунта и перемещения его на небольшие расстояния, засыпки траншей, ям, перемещения навоза и других материалов применяют бульдозерный отвал 6 (см. рис. 6.1). Бульдозерный отвал 12 (см. рис. 2.5) представляет собой сменное оборудование мотоблока или микротрактора; состоит из отвала с ножом, рамы и механизма навески. Если бульдозерный отвал применяют с микротрактором, тогда устанавливается механизм подъема и опускания отвала. Бульдозерные отвалы бывают поворотные 12 (см. рис. 2.5, внизу) и неповоротные (там же, вверху). В первом случае отвал устанавливается па микротрактор или мотоблок под углом, во втором — перпендикулярно, по ходу движения.

При распиловке небольших бревен применяется циркулярная пила 2 в комплекте с мотоблоком (см. рис. 6.1). Пила находит большое применение как в коммунальном хозяйстве, так и на дачных участках, при заготовке дров на зимний период, для распиловки бревен на рейки и доски и др. Привод пилы осуществляется от вала отбора мощности мотоблока. В комплект мотопилы входят предохранительные щиты. В случае необходимости пилу можно заменить абразивным кругом для заточки различных инструментов. Часто, особенно на мотокосилках, заточка инструмента производится на специальном заточном устройстве, устанавливаемом на двигателе (рис. 6.28).

В комплект орудий к мотоблоку МБ-1 входят деревообрабатывающие приставки 7, 8 (см. рис. 6.3). Приставка включает в себя рабочий стол длиной 100 см, циркулярную пилу диаметром 40 см и фуганок шириной 20 см. Частота вращения пилы составляет 300 мин-1. Этот инструмент

предназначен для продольной и поперечной распиловки древесины или строгания досок и брусков [21 ].

В комплект орудий мотоблоков и микротракторов час то включается кормодробилка 3 (см. рис. 6.1). Она существенно повышает производительность труда при приготовлении кормов в личном и общественном животноводстве. Кормодробилка в комплекте с мотоблоком работает в стационарном положении, а привод ее рабочие органы получают от вала отбора мощности мотоблока.

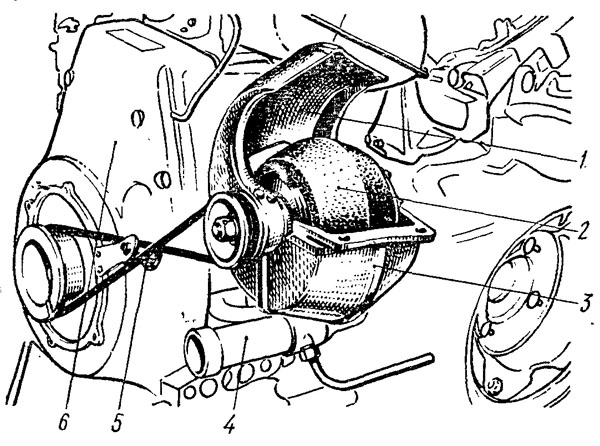

Рис. 6.28. Заточное устройство мотокосилки БЧС-725:
1 — откидная крышка; 2 — абразивный круг; 3 — корпус; 4 — спускная трубка с краном; 5 — приводной ремень; 6 — двигатель
