6.3. РАБОЧЕЕ ОБОРУДОВАНИЕ МИНИ-ТРАКТОРОВ

Рабочее оборудование необходимо для более полного использования мощности мини-трактора при выполнении различных работ в комплекте с различными сельскохозяйственными машинами и орудиями.

На микротракторах устанавливается раздельно-агрегатная навесная гидравлическая система. Она служит для присоединения сельскохозяйственных орудий к микротрактору. Гидравлической системой оператор управляет с рабочего места. Навесная гидравлическая система включает в себя непосредственно гидравлическую часть и механизм навески. С помощью гидравлической системы поднимаются и опускаются в рабочее положение сельскохозяйственные орудия, агрегатируемые с микротрактором.


Гидравлическая система микротрактора TZ-4K-H

Гидравлическая система микротрактора TZ-4K-H состоит из масляного резервуара 1 (бака) (рис. 5.11), масляного насоса 6, распределителя 2, гидравлического силового цилиндра 4, а также шлангов и маслопроводов с соединительными штуцерами 5. Гидравлические агрегаты на микротракторе располагаются в разных местах и соединены между собой гибкими шлангами. Бак 1 гидравлической системы расположен в задней части моторного отделения под капотом двигателя. Справа по ходу микротрактора расположены привод и масляный насос 6, распределитель 2—под рулевым колесом справа, силовой же цилиндр 4 — сзади под сидением оператора.

Рис. 5.11. Детали и узлы гидравлической системы микрограктора TZ-4K-14

Действие гидравлической системы основано на использовании давления масла, нагнетаемого масляным насосом в силовой цилиндр. При включенном масляном насосе, когда работает двигатель, масло засасывается из бака и подается в распределитель. В зависимости от положения рукоятки 3 управления распределителем масло может, минуя силовой цилиндр, возвратиться в бак или же подаваться в силовой цилиндр, поднимая при этом в транспортное положение или опуская в рабочее положение орудия, с которыми работает микротрактор. Масляный бак емкостью 6 л служит резервуаром для рабочей жидкости. В верхней половине бака размещена заливная горловина с крышкой и фильтром. Для поддержания постоянного давления внутри бака в крышке имеется отверстие, соединяющее внутреннюю полость бака с атмосферой.

Шестеренный масляный насос 6 имеет производительность 10 л/мин при номинальной частоте вращения коленчатого вала двигателя и давлении до 5 МПа. Работает шестеренный насос следующим образом (рис. 5.12), Шестерни — ведущая 1 и ведомая 3 — находятся в постоянном зацеплении и помещены в плотно охватывающий их корпус 2, имеющий каналы со стороны входа в зацепление и выхода из него. При вращении шестерен насоса, а они вращаются в разные стороны, в полости всасывания h образуется разрежение р2. За счет этого разрежения сюда поступает рабочая жидкость и заполняет впадины

между зубьями шестерен. Вращаясь, шестерни перемещают жидкость, которая находится между зубьями, по окружности корпуса 2 вдоль цилиндрических стенок в полость нагнетания е. В этой полости зубья шестерен выталкивают жидкость, давление которой достигает величины pi, из впадин в нагнетательную полость и далее в гидросистему. В этом случае между зубьями шестерен образуется плотный контакт k, который не допускает перетечки масла (рабочей жидкости) обратно во всасывающую полость. Повышение давления в полости е происходит за счет того, что при вращении шестерен зубья z1 и z2 вытесняют больше жидкости, чем ее может поместиться в пространстве, освобождаемом находящимися в зацеплении зубьями z1 и z2. Разность объемов, описываемых этими двумя парами зубьев, составляет количество жидкости, вытесняемой в нагнетательную полость. По мере приближения к полости е давление жидкости повышается, как показано стрелками на эпюрах.

Насос включается при помощи рычага, расположенного справа впереди под двигателем (по ходу микротрактора). Рычаг имеет два положения: выключено — 0 и включено — 1. Перед включением или выключением гидронасоса дизель должен быть заглушен.

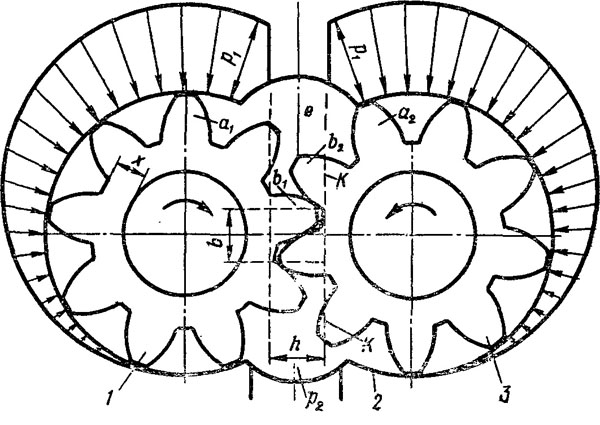

Рис. 5.12. Схема действия шестеренного масляного насоса

Гидравлический цилиндр 4 (см. рис. 5.11) непосредственно поднимает и опускает сельскохозяйственное орудие. Работает гидравлический цилиндр следующим образом (рис. 5.13). Масло (рабочая жидкость) из распределителя по трубопроводу высокого давления поступает в верхнюю (штоковую) полость гидроцилиндра. При этом рабочая жидкость давит на поверхность поршня и заставляет его переместиться вниз. Поршень увлекает за собой шток 10 с головкой штока и пальцем 1, а из нижней полости 12 жидкость поступает в бак. В этом случае происходит подъем орудия. Если орудие необходимо опустить в рабочее положение, рукоятку распределителя надо привести в «плавающее» положение. Тогда под действием массы орудия и навески происходит их опускание. В этом случае верхняя полость И гидравлического силового цилиндра через распределитель соединяется с баком рабочей жидкости.

Распределитель 2 (см. рис. 5.11) гидросистемы служит для распределения потока рабочей жидкости, нагнетаемой насосом, в силовой цилиндр (или на перепуск), автоматически перепускает поток жидкости по окончании рабочей операции, предохраняет систему от перегрузок. На микротракторах применяют распределители клапаннозолотникового типа, где основными рабочими элементами, управляющими движением жидкости в гидравлической системе, являются цилиндрический золотник и клапан. Управление золотником осуществляется рукояткой. Среднее положение золотника — нейтральное. Перемещение

рукоятки назад соответствует положению «подъем», вперед — «плавающему». Фиксируется рукоятка управления распределителем только в нейтральном положении. Необходимо отметить, что имеются конструкции распределителей, в которых рукоятка управления фиксируется не только в нейтральном, но и в других положениях.

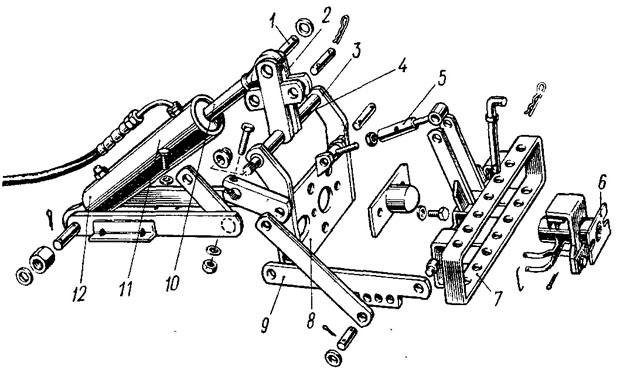

Рис. 5.13. Гидравлический цилиндр, детали механизма навески и прицепного устройства для орудий микротрактора TZ-4K-14
