3.1. ОСНОВНЫЕ ПОНЯТИЯ И ОБЩЕЕ УСТРОЙСТВО ДВИГАТЕЛЕЙ МИНИ-ТРАКТОРОВ

Двухтактный карбюраторный двигатель мотокультиватора МК-1

Двухтактный карбюраторный двигатель мотокультиватора МК-1 (рис. 3.11) имеет съемный Цилиндр 7 с двумя перепускными 9, впускным и выпускным каналами. В головке 3 цилиндра, соединение которой с цилиндром уплотняется прокладкой 4, выполнена камера сгорания, а картер 18 двигателя имеет вертикальный разъем по оси цилиндра. Передача вращения от коленчатого вала 20, установленного в картере на двух шарикоподшипниках 12, на клиноременно-цепную трансмиссию мотокультиватора осуществляется через редуктор, находящийся под крышкой 16 и изготовленный как одно целое с двигателем. Первичным валом редуктора служит коленчатый вал 20 двигателя, на конце которого расположена ведущая шестерня 13. Эта шестерня входит в зацепление с ведомой шестерней 15 выходного вала 17, уплотняемого в крышке редуктора сальником 14.

Частота вращения выходного вала 17 редуктора составляет 2200 мин-1, коленчатого — 6000 мин-1. Противоположный, не соединенный с редуктором конец коленчатого вала служит местом установки бесконтактного электронного магнето 21, вентилятора-маховика 30, закрытого кожухом 31, и Шнурового стартера с рукояткой 25.

Двухтактный карбюраторный двигатель «1Z11 Гут-брод» также имеет вертикальный разъем картера по оси цилиндра. На картер крепятся цилиндр и кожух вентилятора-маховика. Внутри кожуха вентилятора двигателя установлен пневматический регулятор частоты вращения коленчатого вала.

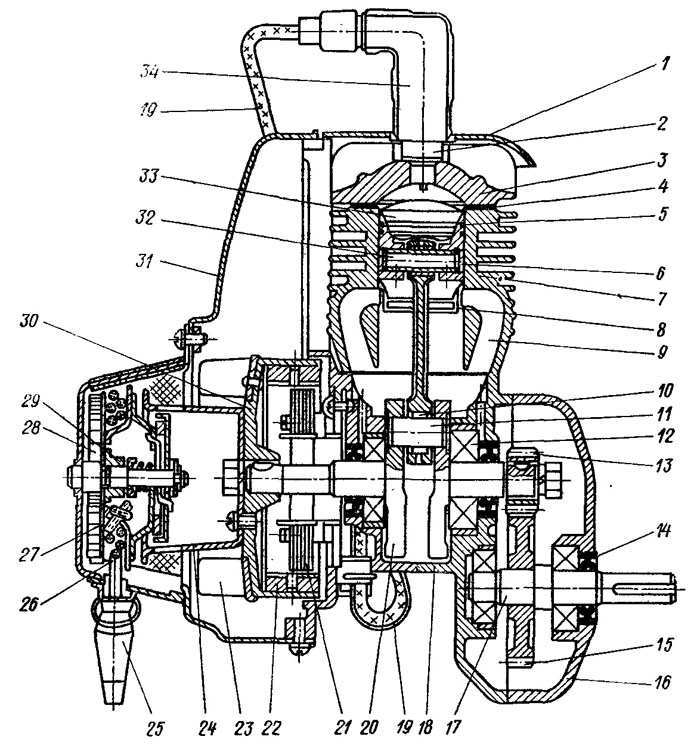

Рис. 3.11. Продольный разрез двигателя и шестеренного редуктора мотокультиватора MK-I:
1 — дефлектор; 2 — свеча зажигания; 3 — головка цилиндра; 4 — прокладка; 5 — компрессионные кольца; 6 — кольцевая пружина; 7 — цилиндр; 8 — проточка юбки поршня: 9 — перепускной канал; 10 — ролики; 11 — шатунная шейка; 12 — шарикоподшипник; 13, 15 — ведущая и ведомая шестерни; 14 — сальник: 16 — крышка; 17'— выходной вал; 18 — картер; 19 — провод высокого напряжения; 20 — коленчатый вал; 21 — статор электронного магнето; 22 — постоянный магнит; 23 — крыльчатка вентилятора; 24 — стакан; 25 — рукоятка стартера; 26 — шнур; 27 — барабан; 28 — пружина; 29 — храповик; 30 — вентилятор-маховик (ротор магнето); 31 — кожух вентилятора-маховика; 32 — поршневой палец; 33 — поршень; 34 — наконечник свечи
