2.1. СХЕМЫ КОМПОНОВКИ МИНИ-ТРАКТОРОВ


Мотоблоки с верхним расположением двигателей

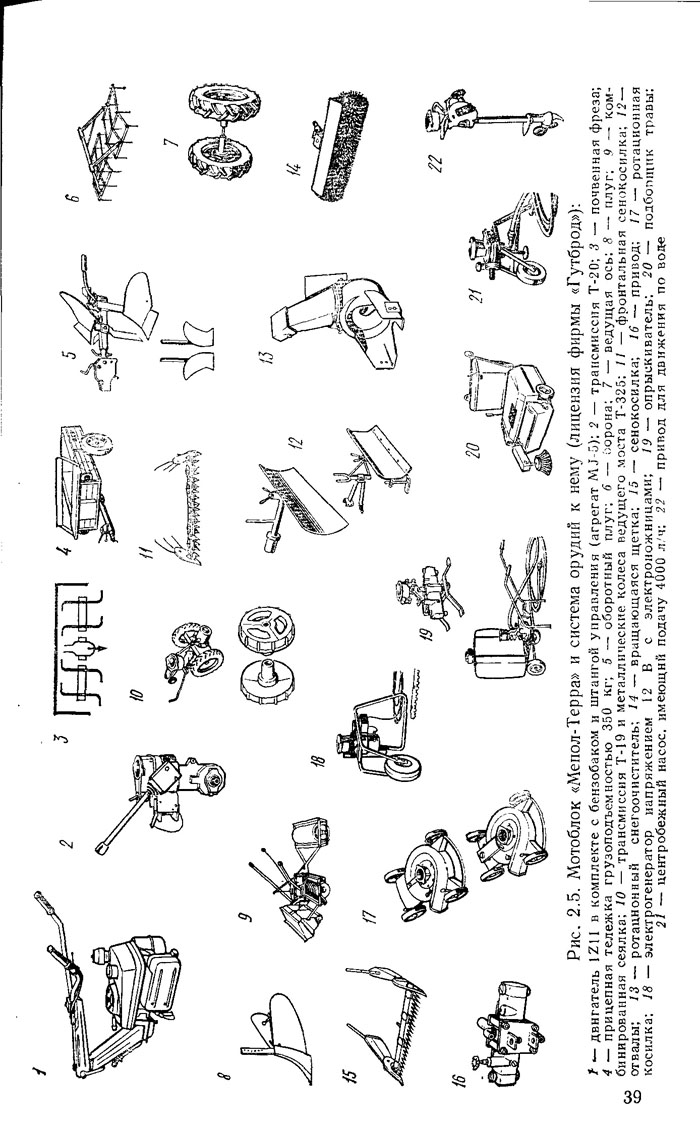

4. Мотоблоки с верхним расположением двигателей (рис. 2.4, см. вклейку), коленчатый вал которых расположен вертикально и перпендикулярно к оси ведущих колес. Так, основным узлом мотоблока, входящего в модульную систему «Терра» (рис. 2.5), является легкосъемный энергетический модуль (двигатель) 1, который соединяется с тремя технологическими модулями (трансмиссиями): тяговым 2, косилочным 10 и насосным 19 (или 21), а также приспособлениями (орудиями) 17, 18 и 22. При

такой компоновке многократно и универсально используется двигатель, набор сельскохозяйственных орудий 3—

9, 11, 15, /7 и приспособлений 12—14, 18—22 обычно включает несколько конструкций узлов трансмиссий и ходовых частей. В этом случае сменным является уже не рабочее орудие, а сам двигатель, который переставляется с одного типа орудия на другой. В этих мотоблоках используются быстросъемные соединения двигателя с рабочими приспособлениями посредством центробежного сцепления, исключающие применение инструмента, что сокращает время переналадки и подготовки агрегатов к работе.

По числу ходовых колес различают двух- и одноколесные мотоблоки. Одноколесные мотоблоки обычно выполняются небольшими по размерам и массе и чаще всего используются как мотоорудия в агрегате с почвенными фрезами. При использовании мотоблоков с прицепными сменными орудиями (транспортными тележками, опрыскивателями, опыливателями и т. д.), имеющими собственные колеса, оператор часто размещается на специальном сидении, расположенном на прицепной машине. Близкие к мотоблокам компоновки имеют и мотоорудия.

Микротракторы (четырехколесные ездовые малогабаритные тракторы) выполняются по классическим компоновочным схемам, принятым в тракторостроении, и представляют собой самые миниатюрные сельскохозяйственные тракторы, причем рабочее место оператора всегда располагается на самом микротракторе (см. рис. 1.4 и 1.17). Микропогрузчики оборудуются подъемными и поворачивающимися рабочими органами. Малые габаритные размеры (по длине, ширине и высоте) дают возможность эффективно- использовать их внутри животноводческих и складских помещений.

В микротракторах и микропогрузчиках обычно используется четырехколесная (двухосная) ходовая часть с приводом на все четыре или только на два колеса. На микро-тракторах двигатель устанавливается, как правило, в передней, а в микропогрузчиках — в задней части. Как и в обычных тракторах, в микротракторах используются либо цельные, либо шарнирно сочлененные рамы, а рабочее место оператора микропогрузчика должно быть закрытым (находиться в специальной кабине).
