Глава 2. КОМПОНОВКА И ОБЩЕЕ УСТРОЙСТВО МИНИ-ТРАКТОРОВ


2.1. СХЕМЫ КОМПОНОВКИ МИНИ-ТРАКТОРОВ



Широкий диапазон выполняемых мини-тракторами технологических операций, а также использование их в различных климатических и рельефных зонах стран мира вызвало появление различных компоновочных схем минитракторов, и в первую очередь мотоблоков и мотоорудий, а также микротракторов.

Главной отличительной особенностью компоновочных схем мотоблоков и мотоорудий является расположение двигателя. Из всего многообразия их конструкций можно выделить четыре основные компоновочные схемы.

Мотоблоки с передним продольным расположением двигателя

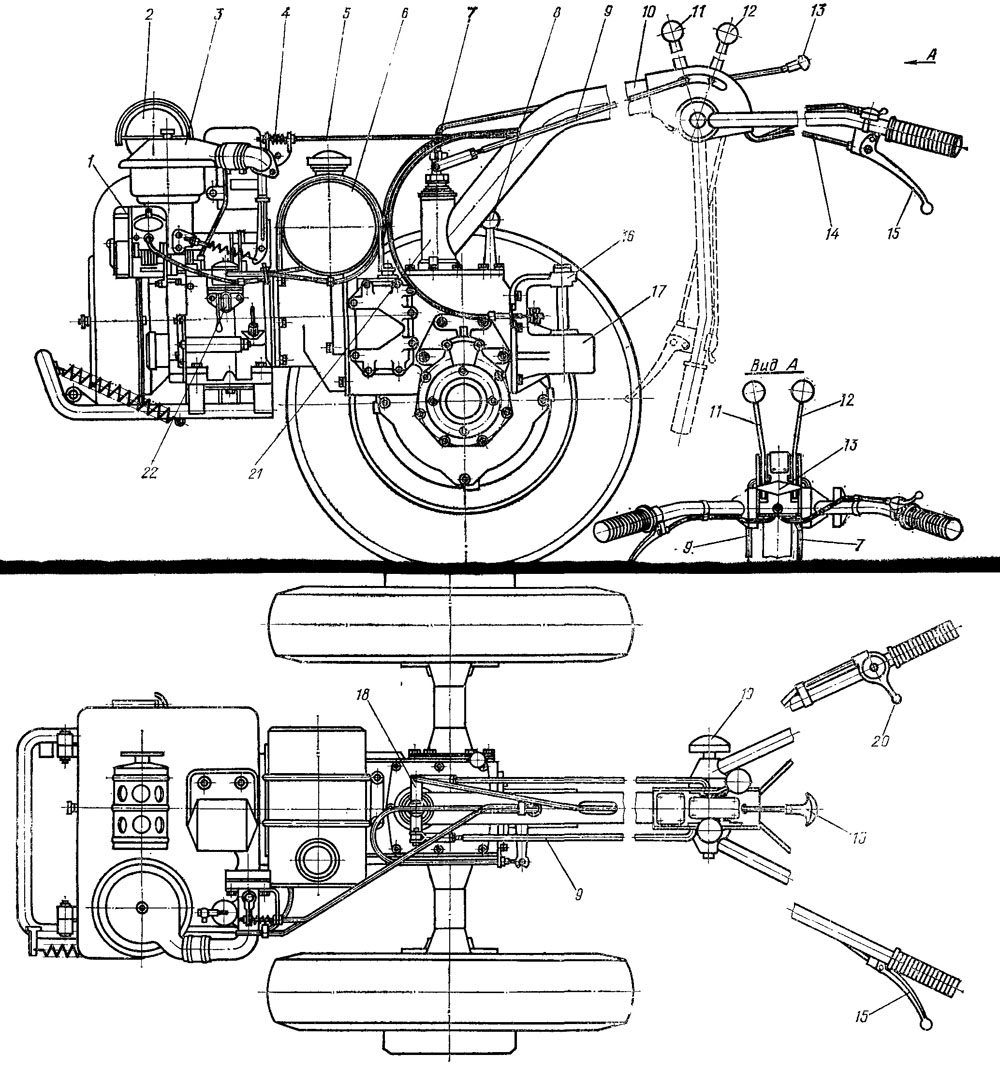

1. Мотоблоки с передним продольным расположением двигателя, для которых характерна классическая компоновка двигателя и трансмиссии (рис. 2.1). Коленчатый вал двигателя и входной вал трансмиссии расположены вдоль продольной оси мотоблока в плоскости, перпендикулярной к оси ведущих колес. Двигатель и трансмиссия жестко соединены между собой и представляют единый агрегат; относительно ходовых колес двигатель часто вынесен вперед. Вал отбора мощности расположен в задней части коробки передач. Центр тяжести у мотоблоков этой компоновочной схемы находится сравнительно низко, что позволяет использовать их для работы на склонах. При необходимости фронтального навешивания агрегатируемых орудий штангу управления разворачивают на 180° (см. рис. 1.8, г), тогда мотоблок выполняет работу, двигаясь на реверсивной передаче (при заднем расположении двигателя). Примером этой компоновочной схемы являются отечественные мотоблоки «Беларусь» МТЗ-05, «Кутаиси Супер-600», а также мотоблоки итальянской фирмы «Гольдони», западногерманской фирмы «Гутброд» и других западноевропейских фирм.
