Трактор ДТ-175С. Проверка частоты вращения ротора масляной центрифуги
Частоту вращения полнопоточной масляной центрифуги в смазочной системе
дизеля можно проверить прибором КИ-1308В или по времени прекращения
вращения ротора центрифуги после остановки дизеля. Все это проводят на
дизеле, прогретом до нормальной температуры (80...95 °С). Если при
проверке установлено, что частота вращения ротора ниже нормы, центрифугу
разбирают, промывают и устраняют неисправность.
Продолжительность вращения ротора после остановки дизеля определяют в
таком порядке: пускают дизель и устанавливают максимальную частоту
вращения его коленчатого вала, приставляют стержень стетоскопа КИ-1154 к
корпусу центрифуги н быстро выключают подачу топлива, секундомером
измеряют время от момента отключения подачи до момента полной остановки
ротора центрифуги (нормальная продолжительность остановки ротора должна
быть в пределах 40 ... 45 с, предельно допустимая— 30 ... 35 с.)
С помощью прибора КИ-1308В центрифугу проверяют в такой
последовательности. Отворачивают гайку крепления колпака и навинчивают
на ось ротора прибор. Если в колпаке нет отверстия, применяют
специальные колпаки как приспособление при проверке. Пускают дизель и
устанавливают наибольшую подачу топлива. После прогрева дизеля, медленно
вращая крышку прибора по ходу часовой стрелки, находят положение, при
котором размах колебаний язычка (рис. 104,в) прибора станет наибольшим.
По шкале прибора определяют частоту вращения ротора центрифуги. Если
наибольший размах (резонанс) будет обнаружен при частоте вращения меньше
4050 мин-1, проверяют наличие резонанса при увеличенной частоте
вращения. Для этого продолжают вращение крышки в том же направлении и
если обнаруживается второй резонанс, то истинным показанием следует
считать наибольший.

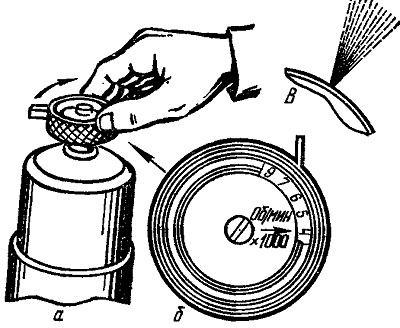

Рис. 104. Проверка центрифуги смазочной системы:
а — крепление прибора на ось ротора и проверка частоты вращения; б —
прибор К.И-1308В; в — колебание язычка.
