Трактор ДТ-175С. ЭКСПЛУАТАЦИОННЫЕ
РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОСНОВНЫХ УЗЛОВ И МЕХАНИЗМОВ
Общие сведения. При проведении очередного технического обслуживания или
текущего ремонта проводят диагностирование и регулировку основных узлов
и механизмов трактора (см. ниже).
Регулировочные показатели агрегатов, узлов и
механизмов трактора ДТ-175С

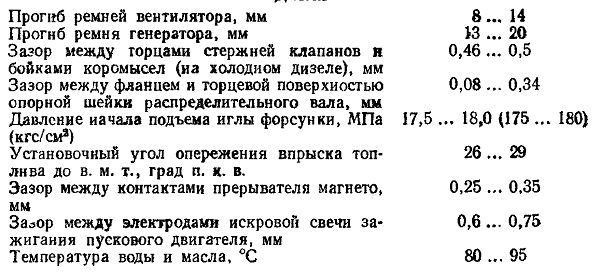

Дизель
Ходовая система и управление
Свободный ход на концах рычагов управления, мм 80
... 100
Давление в гидроусилителе управления, ограничиваемое предохранительным
клапаном, МПа
(кгс/см2) 8 (80)
Нормальное провисание гусеничной цепи, мм 30 ... 50
Нормальный осевой зазор в конических роликовых подшипниках опорных
катков, мм 0,5
Нормальный осевой зазор каретки подвески на цапфе,
мм 1,5
Трансмиссия
Свободный ход муфты выключения сцепления мм, 3,5 ... 4,0
Полный ход муфты выключения сцепления, мм 21 ... 22
Зазор между зубьями у новой конической пары шестерен главной передачи,
мм 0,25 ... 0,51
Гидросистема
Номинальное рабочее давление, МПа (кгс/см2) 16 (160)
Давление масла, ограничиваемое предохранительным клапаном
распределителя, МПа (кгс/см2) 20 (200)
Давление срабатывания автомата выключения 18 (180)
рукояток распределителя, МПа (кгс/см2)
