Трактор ДТ-175С. ЭЛЕКТРИЧЕСКИЙ СТЕКЛООЧИСТИТЕЛЬ СЛ-230М





Для очистки стекла кабины предусмотрен электроочиститель СЛ-230М (рис. 94). Его электродвигатель с червячным редуктором установлен на передней стенке внутри кабины вверху. Рычаг с удлинителем и щеткой закреплен на конец вала редуктора снаружи.

Стеклоочиститель на трактор устанавливают в следующем порядке: снимают с трактора кронштейн 4, прикрепляют к нему с помощью гайки 3 стеклоочиститель, устанавливают кронштейн

со стеклоочистителем на прежнее место, на конец рычага 8 устанавливают удлинитель 10 со щеткой 1 и рычаг вместе с удлинителем и щеткой закрепляют на конец вала редуктора стеклоочистителя гайкой 2, подсоединяют провод 6 к включателю стеклоочистителя, регулируют в нужном положении ход щетки путем поворота рычага 8.

Запрещается включать в работу стеклоочиститель при сухом стекле, так как между щеткой и сухим стеклом создается большое сопротивление, что может привести к выходу из строя электродвигателя.

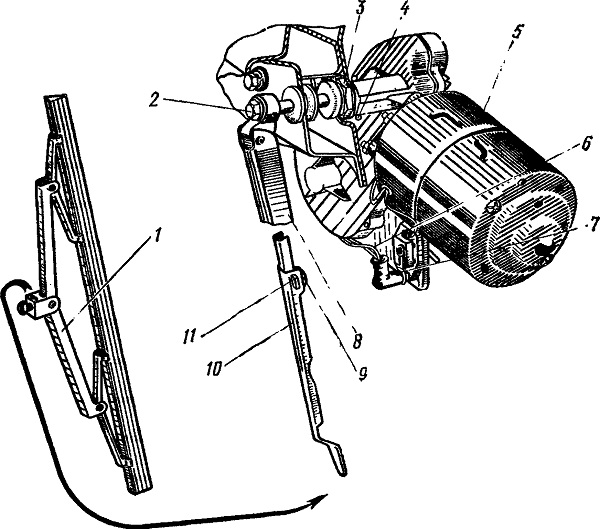

Рис. 94. Электрический стеклоочиститель:
1 — сетка; 2 — специальная гайка; 3 — гайка; 4 — кронштейн; 5 — электродвигатель; 6 — провод; 7 — резиновый колпачок; 8 — рычаг; 9 —- винт; 10 — удлинитель; 11 — бонка.
