Трактор ДТ-175С. Воздухоочиститель дизеля СМД-66 (Первая ступень очистки)

 Для фильтрации воздуха на дизеле установлен воздухоочиститель с двумя ступенями очистки. Первой ступенью служит инерционная решетка, или предочиститель, состоящий из блока прямоточных циклонов; второй — воздухоочиститель с бумажными фильтр-патронами, расположенными в цилиндрическом корпусе.

Первая ступень очистки. В ней для очистки воздуха используются инерционные силы при изменении направления движения воздуха.

Инерционная решетка представляет собой усеченный конус, установленный меньшим основанием вниз. На центральной трубке 2 (рис. 30) с помощью трех планок 3 концентрично закреплены десять колец 11, выполненные с последовательным увеличением диаметра от кольца к кольцу на 10 мм. По высоте кольца имеют перекрытия 5 мм. При толщине 1,5 мм между ними образуются кольцевые щели шириной 3,5 мм и высотой 5 мм. Снаружи кольца закрыты конусным кожухом 12, который заканчивается пылесборным бункером 1 с приваренным к нему отсосным патрубком 13. К кронштейну 6 центральной трубы с помощью гайки-барашка 9 прикреплена крышка, к которой приварено верхнее кольцю 4. Между крышкой и кожухом 12 расположена сетка 5 из решетного полотна.

Снизу к центральной трубке 2 приварен патрубок 14 для крепления инерционной решетки на входном патрубке второй ступени воздухоочистителя с помощью стяжного хомута 15.

Воздух, проходя через сетку 5, освобождается от крупных частиц и направляется вниз между кожухом и кольцами. При входе в кольцевые щели он изменяет направление движения на 180°-Крупные механические частицы под действием центробежных сил отбрасываются к кожуху 12 и по его поверхности ссыпаются в пылесборный бункер 1. Под действием разрежения, создаваемого эжектором, установленным в выпускной трубе, пыль по патрубку 13 и соединительной трубе выбрасывается в атмосферу.

Коэффициент очистки воздуха в инерционной решетке при расходе воздуха через воздухоочиститель 650 м3/ч составляет 72 ... 75 %. Чем выше коэффициент очистки воздуха в первой

ступени, тем больше срок периодичности обслуживания воздухоочистителя. Поэтому возможна установка предочистителя другой конструкции — с прямоточными циклонами. Он представляет собой цилиндрический кожух 10 (рис. 31). В нем расположены 13 прямоточных циклонов, каждый из которых состоит из корпуса 9, трубки 11 и завихрителя 7, изготовленных из полиэтилена. Благодаря упругости полиэтилена корпус и трубка циклона плотно установлены в верхний 6 и нижний 13 поддоны. При установке поддонов в кожух 10 корпус и трубку циклона располагают по четырем ребрам, выполненным на трубке. Поддоны приварены к кожуху.

К нижней стороне кожуха прикреплен разрезной патрубок 14 для фиксации на входном патрубке второй ступени вездухоочисти-теля, к верхней стороне приварена скоба 3 с болтом 2. Сетку 5 устанавливают в обечайку 8 кожуха и закрепляют крышкой 4 с помощью гайки-барашка 1.

Воздух проходит через сетку 5 и, попадая в циклоны, получает вращательное движение благодаря винтовым лопаткам завихри-теля 7. Под действием центробежных сил крупные механические частицы отбрасываются к стенкам корпуса циклона и ссыпаются в нижний поддон, откуда за счет разрежения, создаваемого эжектором выпускной трубы, через отсосный патрубок 12 и соединительную трубу выбрасываются в атмосферу. Очищенный таким образом воздух, проходя по трубкам 11, поступает во вторую ступень воздухоочистителя. Коэффициент очистки в предочистителе с прямоточными циклонами при расходе воздуха 650 м3/ч составляет 85 ... 86 %.

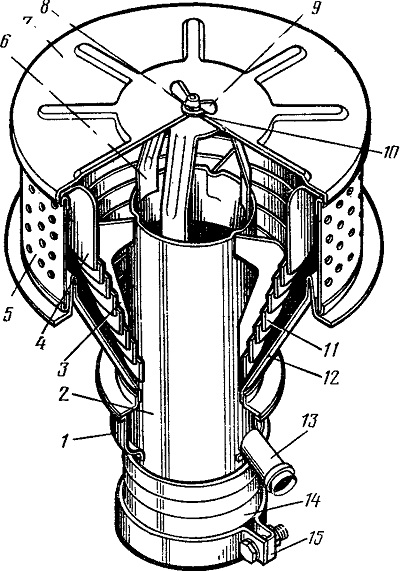

Рис. 30. Инерционная решетка:
1 — пылесборний бункер; 2 — центральная труба; 3 — планка; 4 — верхнее кольцо; 5 — сетка; 6 — кронштейн; 7 — крышка; 8 — пружинная шайба; 9 — гайка-барашек; 10 — плоская шайба; 11 — кольцо;
12 — кожух; 13 — отсосный патрубок; 14 — патрубок; 15 — стяжной хомут.

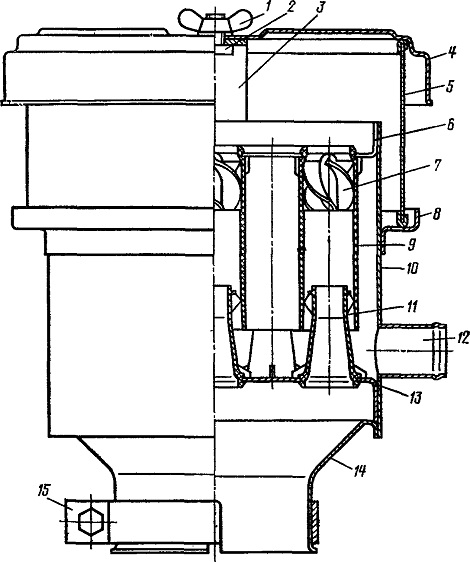

Рис. 31. Предочиститель с прямоточными циклонами:
1 — гайка-барашек; 2 — болт; 3 — скоба; 4 — крышка; 5 — сетка; 6 — верхний поддон; 7 — завихритель; 8 — обечайка; 9 — корпус циклона; 10 — кожух предочистителя; 11 — труба циклона; 12 — отсосный патрубок; 13 — ииж1гий поддон; 14 — патрубок предочистителя; 15 — стяжной хомут.
