Трактор ДТ-175С. ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ дизеля СМД-66

Впускная и выпускная системы служат для очистки и подачи воздуха в цилиндры дизеля и отвода отработавших газов. В систему впуска и выпуска входят: воздухоочиститель, турбокомпрессор для принудительной подачи воздуха под давлением в цилиндры, глушитель шума выпуска и эжектор отсоса пыли из воздухоочистителя (рис. 29).

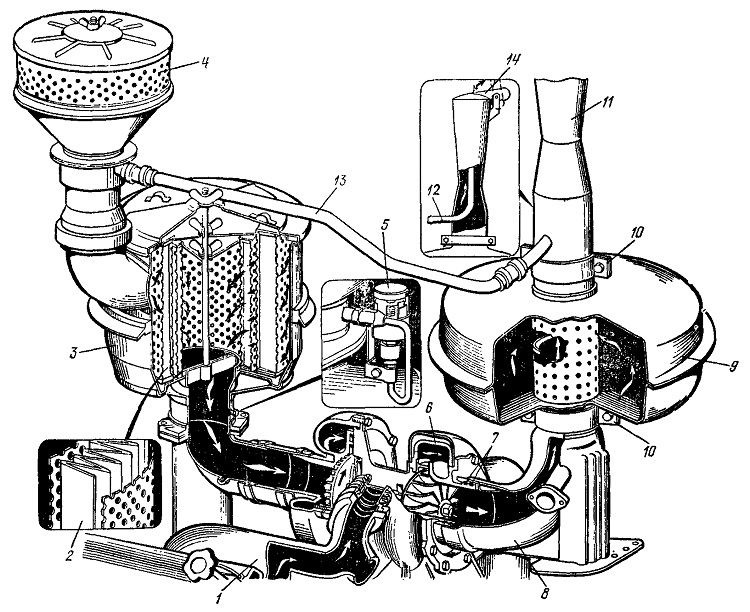

Рис. 29. Система впуска и выпуска:
1 — выпускной коллектор; 2 — бумажная штора фильтр-патрона; 3 — воздухоочиститель; 4 — предочиститель; 5 — индикатор засоренности воздухоочистителя; в — турбокомпрессор; 7 — уплотнительные кольца; 8 — выпускная труба; 9 — глушитель: 10 — стяжной хомут; 11 —эжектор; 12 — трубка эжектора; 13 — трубка системы эжекции; 14 — крышка.
