Трактор ДТ-175С. Фазы газораспределения дизеля СМД-66





Фазы газораспределения (рис. 8) — моменты открытия и закрытия клапанов в углах поворота коленчатого вала. Их задают соответствующим выполнением профиля кулачков.

Впускной клапан открывается в тот момент, когда поршень не доходит до в. м. т. на 3°, а закрывается через 45° после н. м. т. Общая продолжительность процесса впуска 228°.

Выпускной клапан открывается за 65° до прихода поршня в н. м. т. и закрывается через 8° после в. м. т. Общая продолжительность процесса выпуска 253°.

Профиль кулачков симметричный относительно точек максимального подъема. Переход от рабочего участка профиля к нерабочему выполнен по закону параболы с небольшой скоростью подъема толкателя на каждый градус поворота кулачка. Общая высота подъема толкателя на переходном участке — 0,3 мм.

Взаимное расположение кулачков на распределительном валу определяется фазами газораспределения и порядком работы цилиндров. Угол между плоскостями симметрии впускных и выпускных кулачков одного цилиндра 114° 45'.

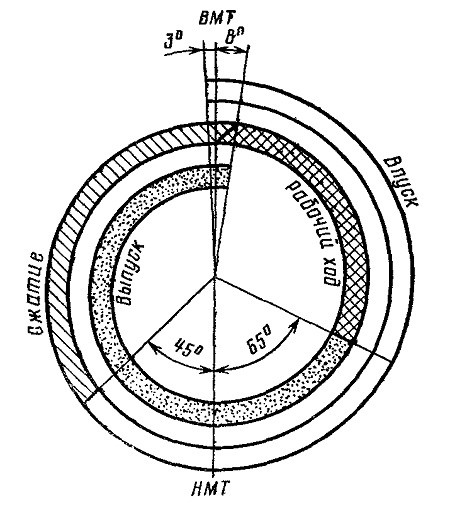

Рис. 8. Фазы газораспределения
