Трактор ДТ-175С. МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ дизеля СМД-66



Общие сведения. Процессы газообмена (впуск воздуха в цилиндры и выпуск отработавших газов) в дизеле регулируются с помощью механизма газораспределения.

Общий распределительный вал 1 (рис. 6) на оба ряда цилиндров установлен в блок-картере на четырех опорах. От кулачков распределительного вала действие к клапанам передается через

толкатели 2, штанги 3, коромысла 6 и 7 соответственно к впускным клапанам 4 и выпускным 5, расположенным в головках цилиндров.

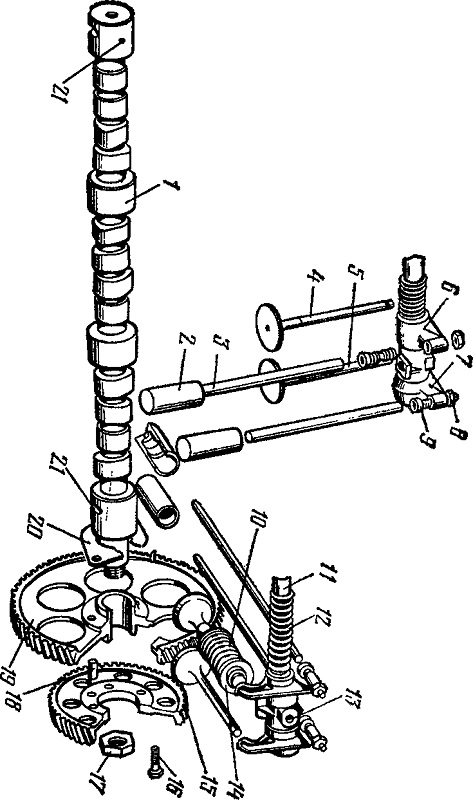

Рис. 6, Механизм газораспределения:
1 распределительный вал; 2 — толкатель; 3— штанга толкателя; 4 — впускной клапан; 5 — выпускной клапан; 6 — коромысло впускного клапана; 7 — коромысло выпускного клапана; 8 — гайка регулировочного винта; 9 — регулировочный винт; 10 — пружины клапана; 11 — ось коромысел; 12 — распорная пружина; 13 — стойка оси коромысел; 14 — верхняя тарелка клапанных пружин; 15 — промежуточная шестерня; 16 — болт крепления промежуточной шестерин; 17 — гайка крепления блока шестерен; 18 — фиксатор; 19 — шестерня распределительного вала; 20 — упорный фланец; 21 отверстия для подачи смазки к клапанному механизму.
