Трактор ДТ-175С. КОРПУСНЫЕ ДЕТАЛИ дизеля СМД-66

Общие сведения. Корпусные детали дизеля СМД-66 образуют его остов. Они служат для крепления всех узлов и механизмов дизеля. К ним относятся блок-картер, головки цилиндров, передняя крышка, картер маховика и нижняя крышка картера. Для герметичности внутренних полостей стыки между корпусными деталями уплотнены прокладками.

Блок-картер 1 (рис. 1) — основная корпусная деталь дизеля. Он представляет собой сложную отливку из малолегированного серого чугуна, которую подвергают искусственному старению. Твердость после старения НВ 187 ... 241.

Отливка коробчатой формы включает в себя верхнюю часть картера и два блока цилиндров, расположенных под углом 90°.

В развале между блоками цилиндров имеется полость (ресивер) для впуска воздуха в цилиндры, закрытая сверху литой алюминиевой крышкой 26, закрепленной 16-ю болтами через картонную прокладку 27. Воздух подводится в ресивер через патрубок 20, к которому с помощью резинового шланга и стяжных хомутов подсоединяют воздухопровод от радиатора охлаждения

наддувочного воздуха. На крышке выполнен фланец 24 для крепления турбокомпрессора. Фланец 18 крышки соединяют трубкой с корпусом турбокомпрессора, по которой в поддон отводится масло, сливаемое из турбокомпрессора.

Из-за установки на каждой шатунной шейке коленчатого вала двух шатунов блоки цилиндров смещены один относительно другого на 36 мм в продольном направлении.

Верхняя плита каждого блока цилиндров необходима для установки головки цилиндров и крепления гильз. Нижней плитой разъединяется пространство водяной рубашки и картера двигателя. В расточки верхней и нижней плиты каждого блока устанавливают по три гильзы цилиндров.

Пространство между гильзами, наружными стенками и вертикальными перегородками в каждом блоке образует водяную рубашку дизеля. Вода (охлаждающая жидкость) из передней крышки но каналу входит в блок-картер через отверстия 10 на переднем торце и, проходя по боковым каналам в блоках, поступает через окна к каждой гильзе цилиндров и отверстия верхней плиты в головку цилиндров.

К верхней плоскости каждого блока прикреплена головка 15 цилиндров с помощью 16-ти шпилек через прокладку 14, обеспечивающую герметичность газового стыка. На верхней плоскости каждого блока выполнены по три отверстия 25 для прохода воздуха во впускные каналы головок цилиндров и по шесть отверстий 13 для установки толкателей и штанг газораспределительного механизма.

В нижней картерной части блок-картера имеется четыре вертикальные перегородки. В верхней части каждой перегородки расположены опоры 11 распределительного вала. В наиболее нагруженную опору со стороны картера маховика запрессована бронзовая втулка, остальные три расточные в теле отливки. Расточки выполнены разных размеров для облегчения монтажа распределительного вала, который устанавливают со стороны картера маховика.

В нижней части перегородок по обработанным боковым поверхностям располагают четыре крышки 40 коренных подшипников коленчатого вала. Постели под вкладыши коренных подшипников растачивают одновременно в крышках и нижних массивных утолщениях перегородок, обеспечивая тем самым соосность подшипников. Поэтому крышки коренных подшипников невзаимозаменяемы. Ось расточки смещена на 2 мм относительно боковых посадочных плоскостей, что исключает возможность разворота крышки на 180°. Для исключения возможности перестановки с одной опоры на другую на крышках нанесены номера «1», «2», «3» и «4». Соответствующие номера набиты и на нижней плоскости блок-картера.

Каждую крышку коренных подшипников крепят с помощью двух вертикальных шпилек M18, ввернутых в поперечные пере-городки. Резьбовые колодцы под шпильки утоплены на 20 мм относительно плоскости разъема для того, чтобы устранить деформации стыковых поверхностей. Момент затяжки гаек — 260 ... 280 Н-м (26 ... 28 кгс-м).

Для исключения возможности «раскачивания» крышки во время работы дизеля и увеличения жесткости нижней части картера каждую крышку дополнительно укрепляют двумя горизонтальными стяжными болтами 37. Их следует затягивать моментом 160 ... 180 Н-м (16 ... 18 кгс-м) после окончательной затяжки гаек вертикальных шпилек. Гайки шпилек и стяжные болты специальной фиксации не имеют, поэтому особенно важно затягивать их рекомендуемым моментом.

К нижнему фланцу передней крышки коренного подшипника на двух штифтах и с помощью четырех шпилек прикреплен насос смазочной системы дизеля.

Вдоль правой стороны (по ходу трактора) блок-картера проходит главная масляная магистраль. Системой каналов в перегородках смазка подается к коренным подшипникам, подшипникам распределительного вала и к клапанному механизму в головках цилиндров.

К переднему фланцу блок-картера через прокладку прикреплена передняя крышка 3. Правильная установка ее обеспечивается двумя штифтами, а закрепление — двумя шпильками, двумя болтами М14 и семью болтами Ml2.

В верхней части правого блока имеется фланец 12 для крепления масляного фильтра (центрифуги). На фланец выходят каналы для подвода и отвода масла. Его внутренняя полость служит для слива масла из центрифуги.

К заднему фланцу блок-картера прикреплен щит 36 и картер маховика 30. Между ними установлены уплотнительные прокладки.

Щит центрируют по двум штифтам и крепят сначала одним болтом М10, а после установки распределительного вала в сборе

дополнительно еще двумя болтами М10 через упорный фланец распределительного вала. Окончательно щит и картер маховика закрепляют девятью шпильками и тремя болтами М14. Гайки шпилек внутри картера маховика законтривают пластинчатыми шайбами.

Нижняя крышка картера (поддон) выштампована из листовой стали и служит резервуаром для масла смазочной системы. Поддон прикреплен 22-я болтами М10 к нижним привалочным плоскостям блок-картера, передней крышки и картера маховика. Стык между ними уплотнен прокладкой. В нижней части поддона имеется штуцер для слива масла, который закрывают резьбовой пробкой с уплотнительной медной прокладкой.

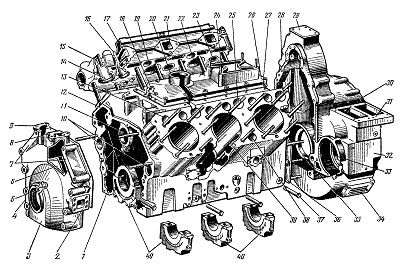

Рис. 1. Корпусные детали дизеля:
1 — блок-картер; 2 — площадка крепления компрессора кондиционера; 3 — передняя крышка; 4 — площадка крепления кронштейна воздушного компрессора; 5 и 35 — резиновые манжеты; 6 — водяной канал; 7 — площадки для передней опоры дизеля; 8 и 9 — площадки для водяного насоса; 10 — отверстия для подачи воды; 11 — опора распределительного вала; 12 — фланец крепления центрифуги; 13 — отверстия для штанги толкателя; 14 — прокладка головки цилиндров; 15 — головка цилиндров; 16 — направляющая втулка клапана; 17 — водяной канал; 18 — фланец для трубки слива масла из турбокомпрессора; 19 — отверстие подачи воздуха во впускной канал; 20 — патрубок для подачи воздуха из радиатора промежуточного охлаждения в ресивер; 21 — выпускное окно; 22 — седло впускного клапана; 23 — седло выпускного клапана; 24 — фланец крепления турбокомпрессора; 25 — отверстия выхода воздуха из ресивера; 26 — верхняя крышка; 27 — прокладка; 28 — площадка крепления топливных фильтров; 29 — площадка для установки выпускной трубы; 30 — картер маховика; 31 — площадка для установки пускового двигателя; 32 — площадка для крепления задней опоры; 33 — расточка для монтажа редуктора пускового двигателя; 34 — крышка люка; 36 — щит; 37 — стяжной болт; 38 — отверстие слива масла; 39 — гильза цилиндров; 40 — крышки коренных подшипников.
