Трактор ДТ-75М. Уход за генератором Г306-Б1

Инструмент (только для снятия генератора с двигателем): ключи гаечные S = 8,10,12,14 мм.

Уход за генератором заключается в содержании его в чистоте, очистке от пыли и грязи.

Ежесменно проверяйте исправность работы генератора. Если перед пуском двигателя при включении «массы» лампа контрольного фонаря загорается ярко, а после запуска двигателя горит вполнакала, значит генератор исправен.





Через каждые 60 часов работы проверьте и при необходимости отрегулируйте натяжение ремня; прочистите деревянной шпилькой (спичкой) 4 сточных отверстия в крышке генератора.

Через каждые 240 часов работы проверяйте состояние и надежность крепления проводов к клеммам генератора, а также затяжку болтов крепления генератора к двигателю! При необходимости изолируйте провода в местах повреждения изоляции, подтяните крепление проводов и генератора.

Периодически производите разборку генератора и проверку его технического состояния, для чего:

а) снимите генератор, очистите его от пыли и грязи;

б) произведите полную разборку генератора;

в) очистите узлы генератора от пыли и грязи;

г) осмотрите щетки генератора, убедитесь в их надлежащем^ контакте с коллектором и в отсутствии заедания в щеткодержателях. Нормальное давление щеток должно быть 0,6—0,9 кгс. При износе щеток до 12 мм и давлении ниже 0,6 кгс замените их щетками той же марки ЭГ-13. Новые щетки притрите стеклянной бумагой;

д) продуйте коллектор и протрите его. При наличии сильного подгорания на коллекторе" зачистите его бумагой и протрите лоскутом ткани, слегка смоченным бензином. Если подгар не зачищается, допускается проточка коллектора по диаметру на глубину 0,3—0,6 мм. После проточки удалите миканит коллектора на глубину 0,8 мм;

е) проверьте состояние шарикоподшипников генератора. Допускаются люфты: осевой до 0,20 мм, радиальный до 0,03 мм;

ж) соберите генератор, убедитесь в легкости вращения якоря и установите генератор на двигатель;

з) отрегулируйте натяжение ремня и проверьте генератор на работающем двигателе.
ЗАПРЕЩАЕТСЯ

1. Мыть генератор дизельным топливом или бензином, а также струей воды под давлением из шланга, так как это приводит к выходу его из строя.

2. Производить запуск двигателя от источника питания с напряжением более 14 вольт.

3. Замыкать клеммы генератора и реле-регулятора между собой и на «массу».

4. Подключать напряжение внешнего источника к клеммам генератора и реле-регулятора.





5. Подсоединять и отсоединять провода у генератора и у реле-регулятора при работающем двигателе.









Трактор ДТ-75М. Способы проверки исправности генератора на тракторе



Исправность работы генератора проверяйте при неработающем двигателе и отсоединенных проводах от всех клемм генератора с помощью электролампы А12-21 или А12-32 и нормально заряженной аккумуляторной батареи.

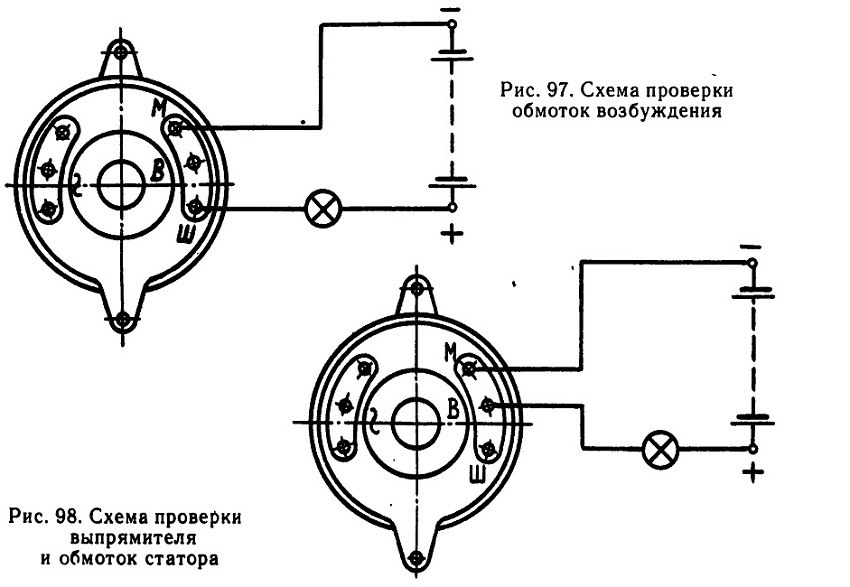

Обмотки возбуждения (ОВГ) проверяйте согласно схеме на рис. 97. Если при такой схеме лампа горит вполнакала, обмотки исправны. Тусклое горение лампы свидетельствует об обрыве в цепи одной из катушек возбуждения.

Горение лампы в полный накал указывает на короткое замыкание выводов катушек возбуждения на корпус.

Выпрямитель и обмотки статора проверяйте следующим образом:

1.Лампу подключите по схеме, приведенной на рис. 98.

При этом лампа не должна гореть. Горение лампы свидетельствует об одной из следующих неисправностей выпрямителя:

а) короткое замыкание в одном или нескольких вентилях каждой полярности;

б) пробита изоляция между теплоотводом и корпусом выпрямителя;

в) замкнут вывод «+» на корпус генератора.

От этих неисправностей происходит также и перегорание предохранителя в цепи.

2. Лампу подключите по схеме, приведенной на рис. 99. Лампа не должна гореть. Горение лампы свидетельствует о коротком замыкании одного или нескольких вентилей прямой полярности.

3. Лампу подключите по схеме, приведенной на рис. 100. Лампа не должна гореть. Горение лампы указывает на короткое замыкание одного или нескольких вентилей обратной полярности или короткое замыкание обмотки статора на корпус генератора.





Рис. 98. Схема проверки выпрямителя и обмоток статора

Рис. 97. Схема проверки | обмоток возбуждения
