Реверс-редуктор трактора ДТ-75Н

4.33.3.

Реверс-редуктор трактора ДТ-75Н

По заказу потребителя трактор может быть укомплектован реверс-редуктором.

Трактор с реверс-редуктором используется для выполнения легких дорожностроительных работ в агрегате с бульдозером Д-606 и другими дорожностроительными машинами и орудиями соответствующего класса»

Реверс-редуктор устанавливается на переднюю плоскость корпуса трансмиссии перед коробкой передач. Он имеет прямую передачу (передаточное число 1), передачу «вперед» с передаточным числом 1,67 и передачу «назад» с передаточным числом 1,35, что дает возможность в сочетании со скоростями коробки передач получать 7 пониженных технологических скоростей перед-

него хода и 7 повышенных на 25% (в сравнении с пониженными) скоростей заднего хода.

Устройство реверс-редуктора показано на рис, 91. В расточках литого чугунного корпуса на подшипниках установлено четыре вала: ведущий вал 3, ведомый вал 9, вал пониженных скоростей 14 и вал реверса 1.

На ведущем валу 3 установлена ведущая шестерня 4, которая может перемещаться по шлицам вала и входить в зацепление с ведомой шестерней 13, установленной неподвижно на шлицах вала 14, или с шестерней 2, также установленной неподвижно на шлицах вала 1.

На этом же валу неподвижно установлена на шлицах шестерня 12, которая находится в постоянном зацеплении с шестерней 11, неподвижно установленной на шлицах вала 14.

Ведущий вал имеет внутренние шлицы, предназначенные для приводного вала отбора мощности.

На валу 9 установлена шестерня 8, она может перемещаться по шлицам вала и входить в зацепление с шестерней 10, установленной неподвижно на валу 14, или с помощью зубчатой муфты с валом 3.

Перемещение подвижных шестерен и установка их в нужное положение производится с помощью механизма переключения передачи.

Когда включена прямая передача, зубчатая муфта шестерни 8 ведомого вала 9 находится в зацеплении с зубьями ведущего вала 3, движение от него передается непосредственно ведомому валу 9.

Для включения передачи «вперед» шестерню 4 вводят в зацепление с шестерней 13, установленной на валу 14, шестерню 8 — с шестерней 10.

Для включения передачи «назад» шестерню 4 вводят в зацепление с шестерней 2 на валу 1, и передача будет осуществляться с вала 3 на вал 1, с вала 1 через шестерни 12 и 11 на вал 14 и через шестерни 10 и 8 на вал 9.

Механизм переключения передач реверс-редуктора и механизм переключения коробки передач принципиально одинаковы.

К низу верхней крышки реверс-редуктора с помощью штампованной обоймы прикреплены две планки переключения, к которым приварены вилки. Вилка переключения левой планки входит рожками в кольцевой паз шестерни 8, а вилка переключения правой планки входит в кольцевой паз шестерни 4.

Планки переключения вместе с вилками могут перемещаться рычагом 7 и устанавливаться в определенное положение с помощью пружинных фиксаторов. Для исключения одновременного перемещения двух планок между ними установлена разделительная планка.

Включение необходимых передач реверс-редуктора производится по схеме рис. 92.

Для предотвращения самопроизвольного выключения шестерен, а также для уменьшения торцевого износа зубьев шестерен при переключении передач

предусмотрена блокировка реверс-редуктора с коробкой передач и главной муфтой сцепления.

Механизм блокировки состоит из двух валиков блокировки, фиксаторов и тяги блокировки. Валики блокировки соединены тягой с механизмом блокировки коробки передач, который в свою очередь соединен с механизмом выключения главной муфты сцепления.

При выключении главной муфты сцепления оба валика блокировки поворачиваются так, что их гнезда устанавливаются над фиксаторами и не препятствуют подъему фиксаторов при перемещении планок в момент переключения передач реверс-редуктора.

При включенной главной муфте сцепления гнезда валиков блокировки оказываются смещенными относительно фиксаторов, поэтому переключать передачи реверс-редуктора нельзя.

Следует иметь в виду, что нагрев масла и деталей реверс-редуктора во время работы трактора может достигать температуры 363К ( + 90°С) при температуре окружающего воздуха 31ЗК (+40C).

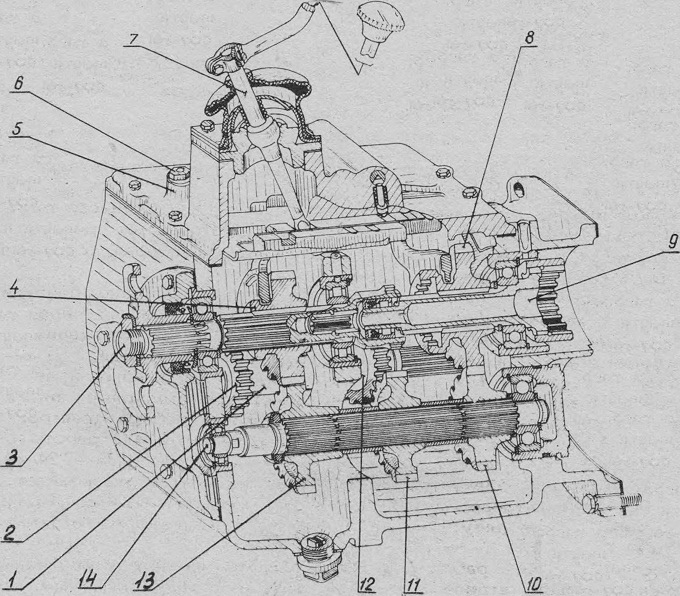

Рис. 91. Реверс-редуктор:
1 — вал реверса; 2 — шестерня; 3 — ведущий вал; 4 — ведущая шестерня; 5 — корпус заливной горловины; 6 — щуп; 7— рычаг переключения; 8 — шестерня; 9 — вал ведомый; 10, 11 — шестерня; 12 — шестерня вала реверса,- 13 — шестерня ведомая; 14 — вал пониженных скоростей

Рис. 92. Схема переключения передач реверс-
редуктора:
1 — прямая передача; 2 — вперед замедленно; 3 — положение нейтральное; 4 — назад ускоренно
