Термостат дизеля СМД-18Н трактора ДТ-75Н
Термостат размещен в алюминиевом корпусе, закрепленном на водяной трубе
с помощью двух болтов, и подсоединен к верхнему бачку радиатора и
водяному насосу при помощи шлангов.
Термостат ТС-107 (рис. 34) представляет собой неразъемную конструкцию,
состоящую из латунного корпуса 9, стойки 2,и держателя 5, скрепленных
между собой четырьмя усиками. Усики, выполненные на стойке 2 пропущены
через пазы в корпусе и держателе, отогнуты и припаяны к держателю при
сборке термостата.
в корпусе термостата размещены два клапана (основной 4, перепускной 1),
баллон 12, внутри которого установлен поршень 8, резиновая вставка 10.
Пространство между резиновой вставкой и баллоном заполнено специальным
наполнителем 11, представляющим собой смесь церезина с алюминиевым
порошком. Пружина 3 установлена враспор и плотно прижимает основной
клапан к корпусу 9.
Принцип работы термостата заключается в следующем.
При повышении температуры охлаждающей жидкости, поступающей в корпус
термостата из водяной трубы головки цилиндров, выше 353К (+80°С),
наполнитель 11, нагреваясь, расширяется в объеме и давит на резиновую
вставку 10, которая в свою очередь, сжимаясь, стремится вытолкнуть
поршень 8. При усилии на поршень, превышающем сопротивление пружины 3,
основной клапан 4 перемещается вниз относительно поршня 8, образуя
кольцевой зазор между клапаном и корпусом 9, и вода начинает частично
циркулировать через радиатор. Когда температура воды достигнет
363К(+90С), клапан открывается полностью и поток проходит через
радиатор.
Одновременно при перемещении клапана 4 перемещается вниз и перепускной
клапан 1, перекрывая канал для перепуска воды к водяному насосу.

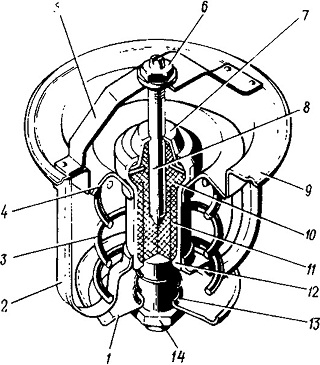

Рис. 34. Термостат:
1 — клапан перепускной; 2 — стойке нижняя; 3— пружина клапана; 4 —
клепан основной; 5 — держатель; 6 — гайке латунная; 7 — колпачок
вставки; 8 — поршень; 9 — корпус термостата; 10— вставка резиновая с
шайбой; 11 — наполнитель;
12 — баллон; 13 — пружина перепускного клапана; 14 — гейка
