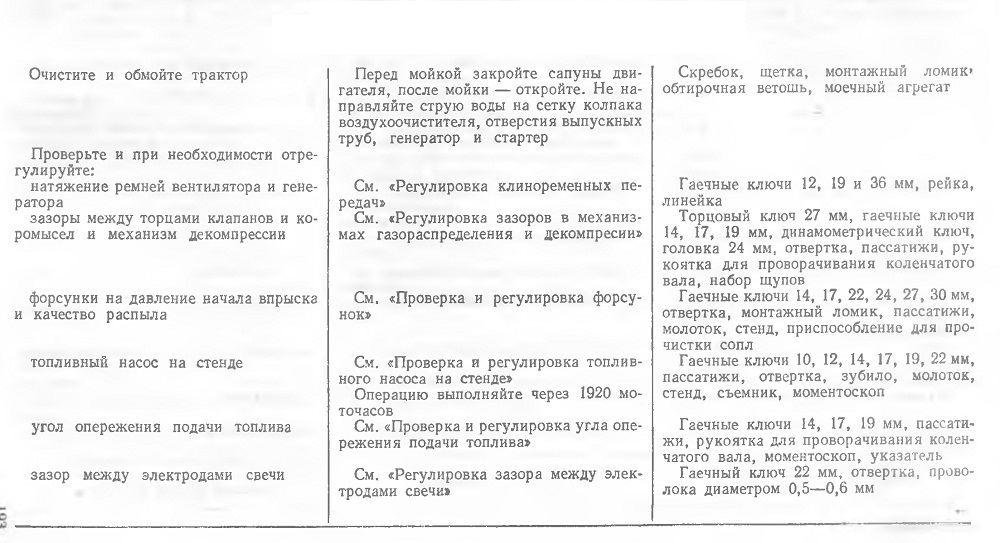

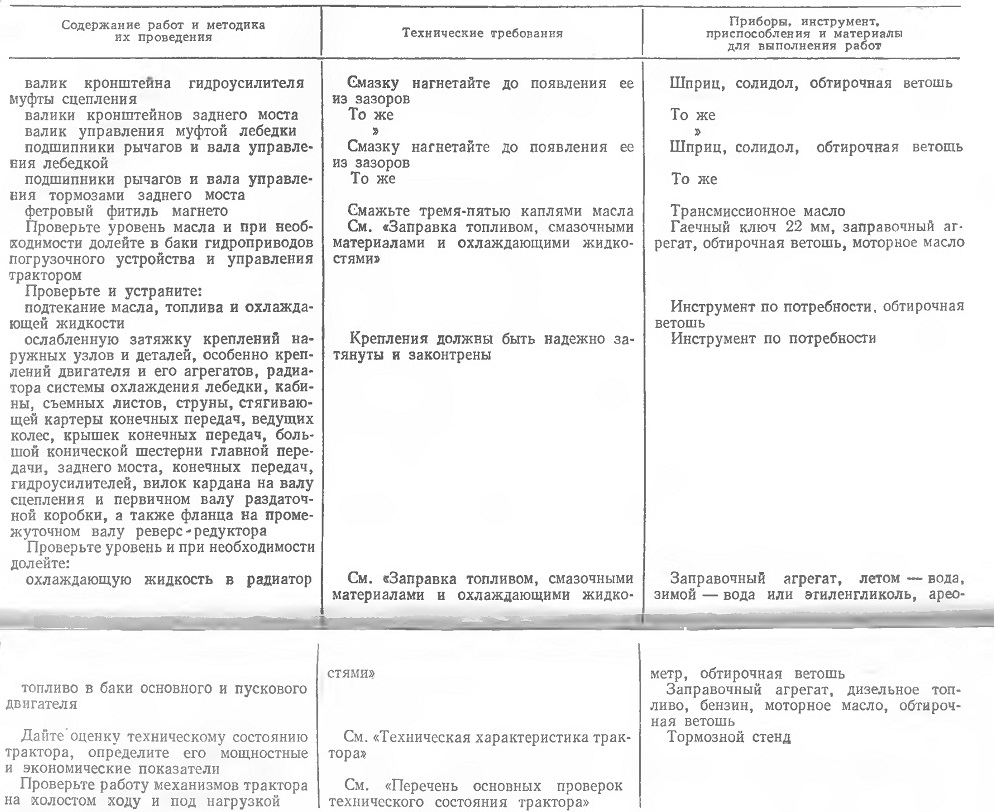

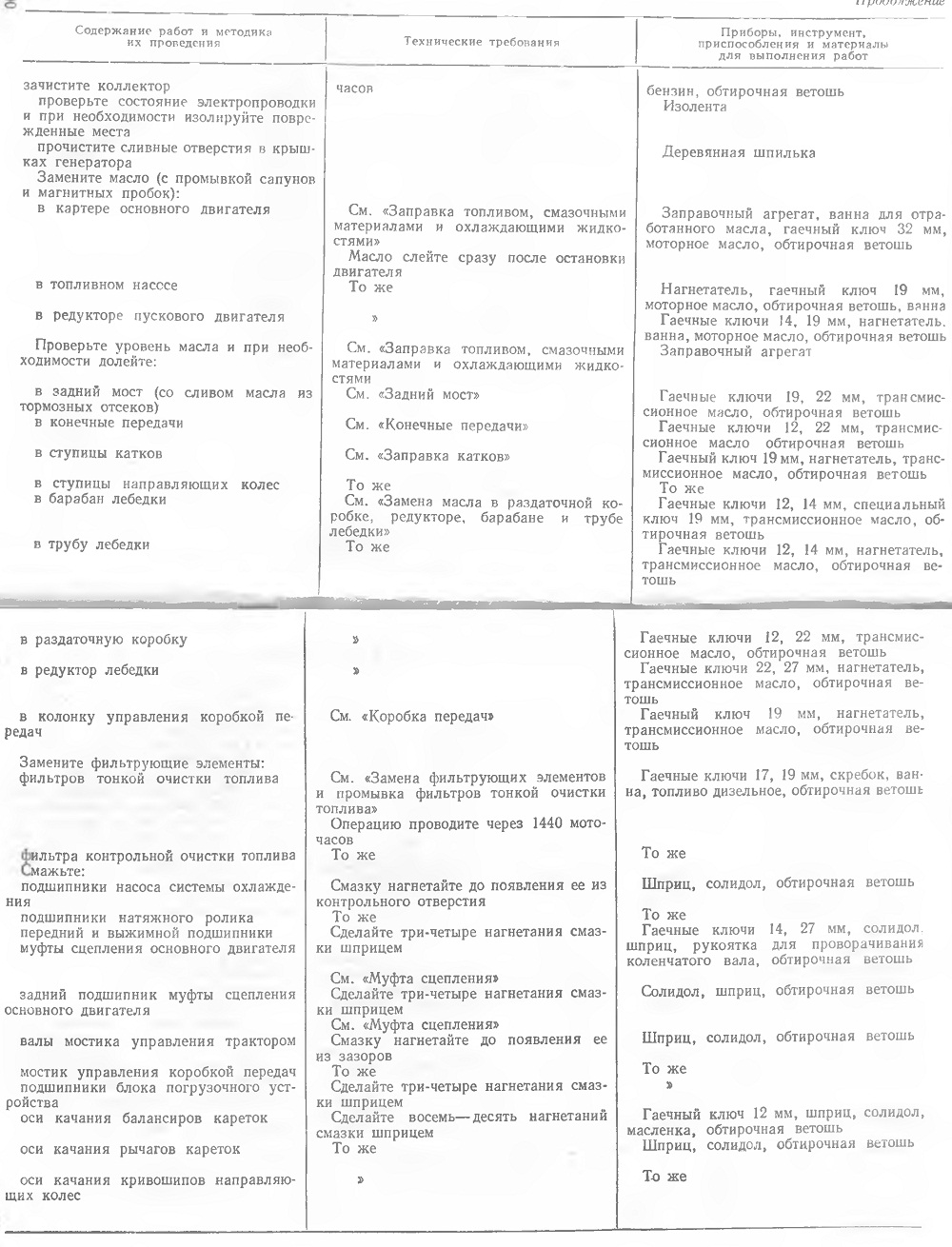

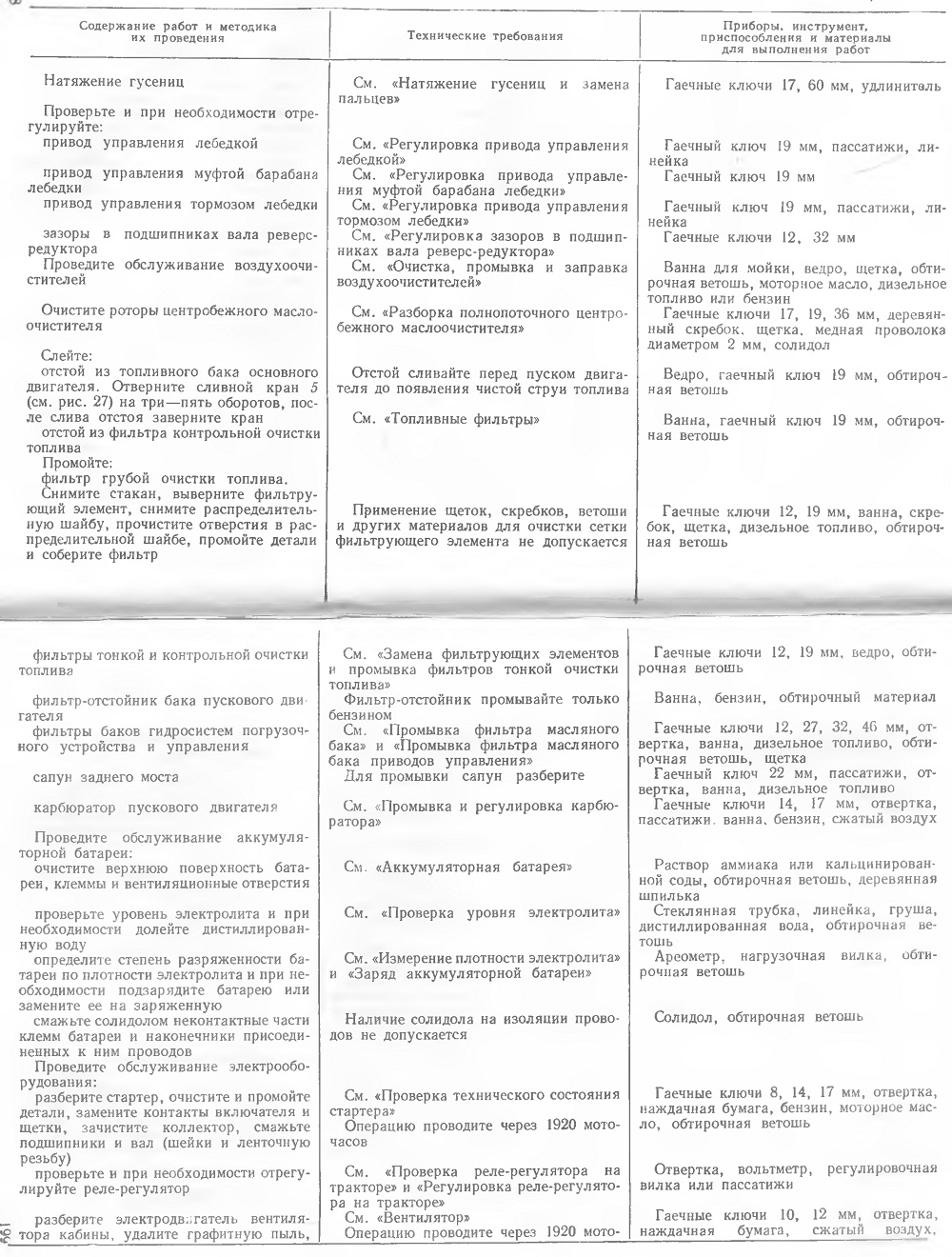

Третье техническое обслуживание (ТО-3) трактора ТТ-4

Третье техническое обслуживание (ТО-3) трактора ТТ-4

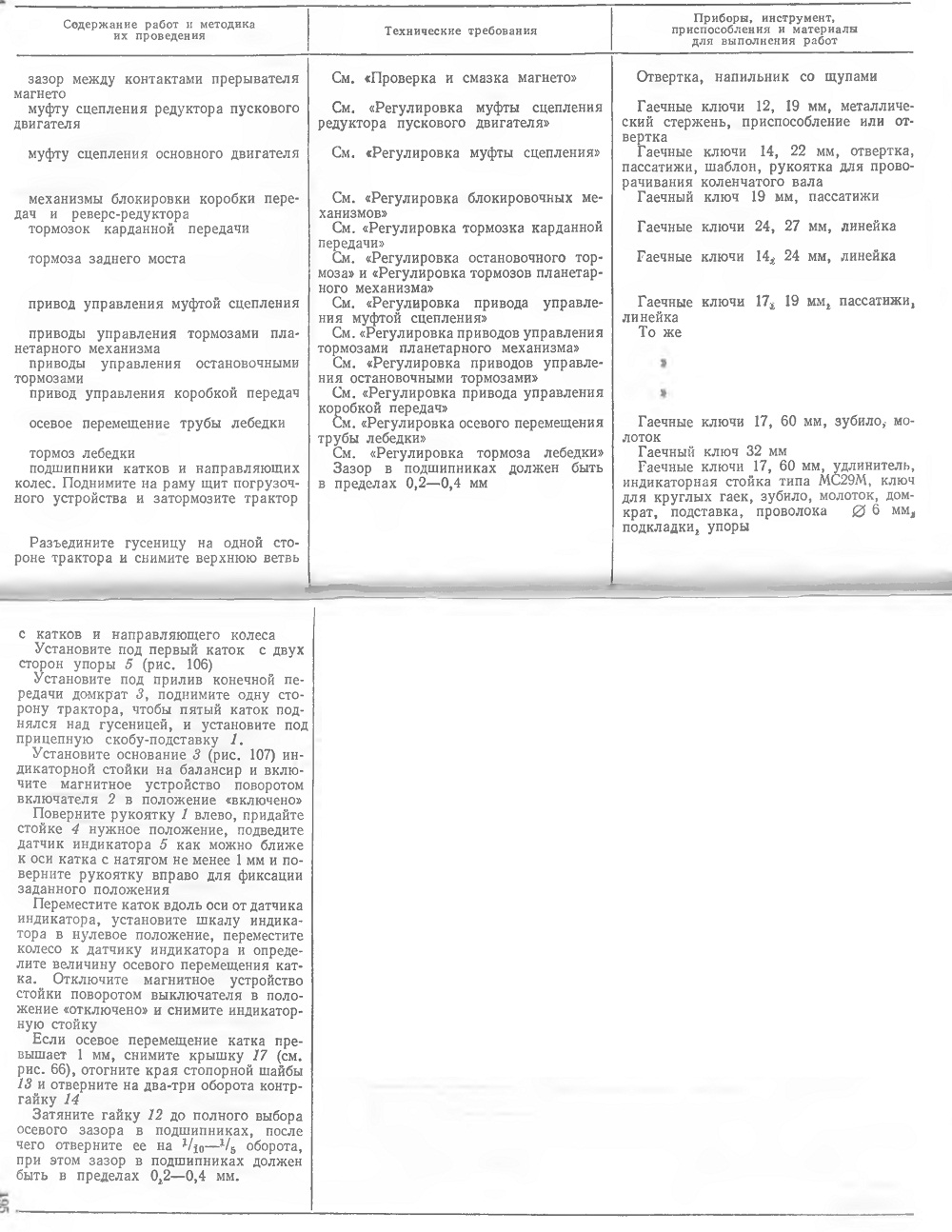

Рис. 106. Схема положения пятого катка при проверке осевого перемещения: подставка; 2 - подкладка; 3 домкрат; 4 — пятый каток; 5 — упоры

Рис. 107. Проверка осевого перемещения пятого катка: 1-рукоятка; 2 — включатель; 3 — основание индикаторной стойки; 4 — стойка; 5 — индикатор; 6 — каток

Затяните контргайку, проверьте легкость вращения катка, законтрите контргайку шайбой и установите на место крышку

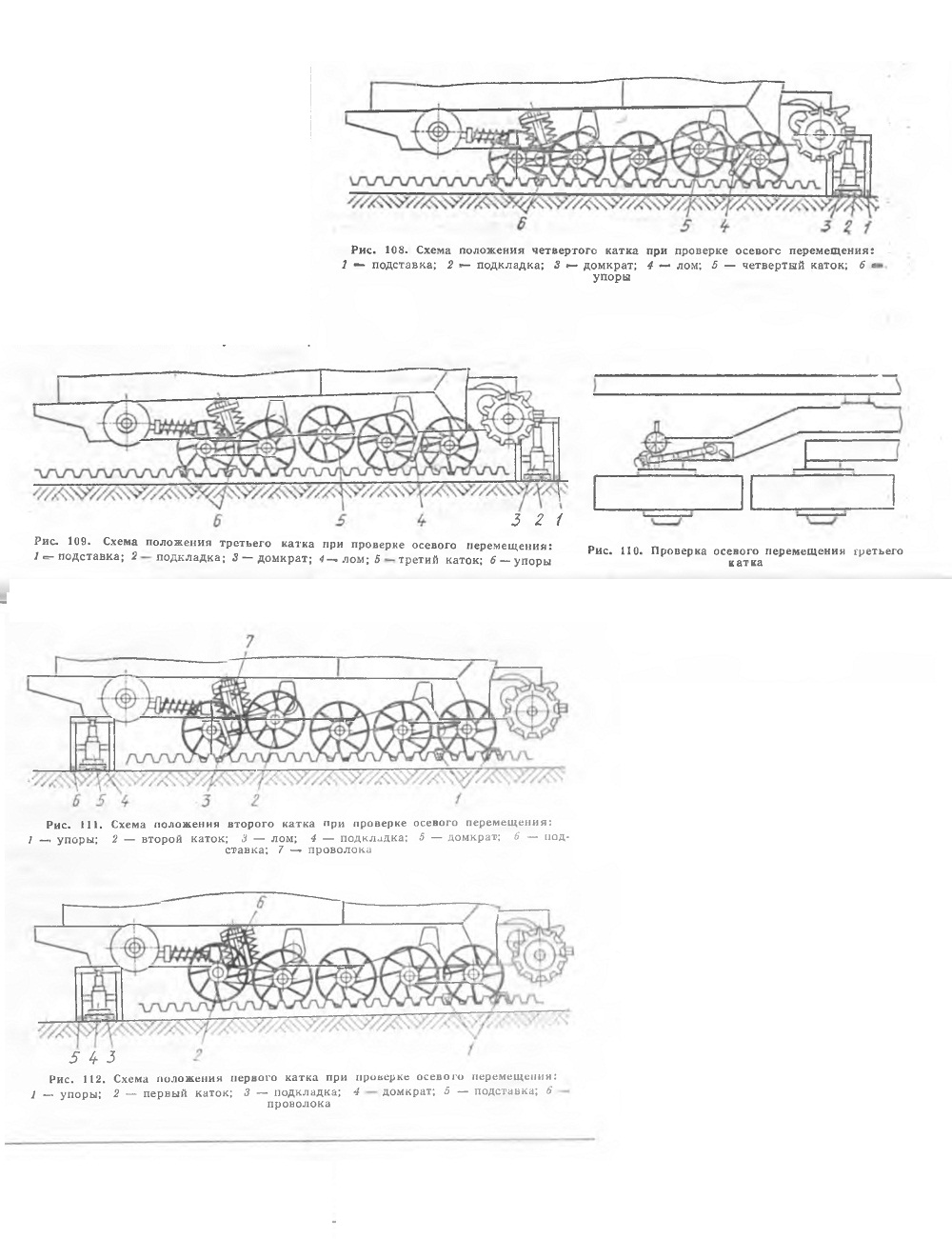

Вставьте лом 4 (рис. 108) под раму между спинами пятого катка и нажми те на балансир, чтобы четвертый каток поднялся над гусеницей Определите осевое перемещение четвертого катка и при необходимости отрегулируйте зазор в подшипниках

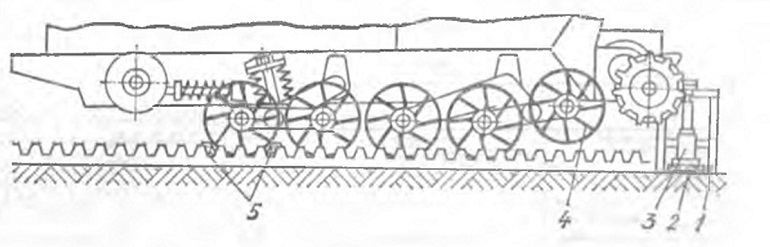

Вставьте лом 4 (рис. 109) под раму между пятым и четвертым катками и нажмите на рычаг задней каретки, чтобы третий каток поднялся над гусеницей

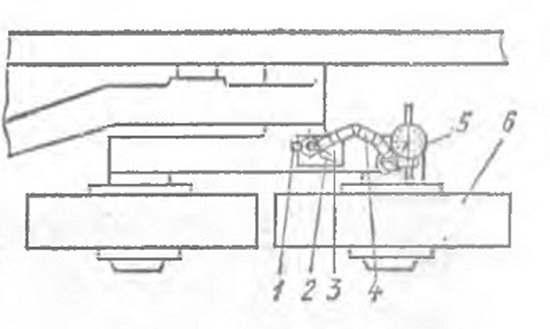

Установите индикаторную стойку на рычаг задней каретки (рис. 110), определите осевое перемещение третьего катка и при необходимости отрегулируйте зазор в подшипниках

Выньте подставку из-под прицепной скобы, домкрат из-под прилива конечной передачи и упоры из-под первого катка Установите под пятый каток с двух сторон упоры 1 (рис. 111)

Привяжите проволокой 7 рычаг передней каретки к кронштейну штока рессоры.

Установите домкрат 5 в передней части днища рамы, поднимите одну сторону трактора, чтобы первый каток поднялся над гусеницей и установите под раму подставку 6

Вставьте лом 3 между спицами первого катка и нажмите на балансир, чтобы второй каток поднялся над гусеницей Определите осевое перемещение второго катка и при необходимости отрегулируйте зазор в подшипниках Определите осевое перемещение первого катка (рис. 112) и направляющего колеса и при необходимости отрегулируйте зазоры в подшипниках

Выньте подставку и домкрат из-под днища рамы, отвяжите рычаг передней каретки, выньте упоры из-под пятого катка и соедините гусеницу

Выполните работы по проверке и регулировке зазоров в подшипниках катков и направляющего колеса на другой стороне трактора
