Кабина трактора ТТ-4







На тракторе установлена металлическая двухместная кабина (рис. 99) с отоплением и вентиляцией.

Отопление кабины и обогрев левого переднего стекла осуществляются теплым воздухом, нагнетаемым вентилятором двигателя от радиатора Вентиляция кабины производится вентиля-

тором-пылеотделителем. В кабине установлены аптечка первой помощи, термос для питьевой воды и противосолнечный козырек. Для очистки переднего и заднего стекол кабина имеет стеклоочистители. Двери кабины по контуру уплотнены резиновыми уплотнителями. Отверстия В предусмотрены для установки огнетушителя ОУБ-3.

Подъем и опускание стекол дверей осуществляется стеклоподъемниками (рис. 100).

Колпак 12 (см. рис. 99) шарнирно закреплен на передней стенке кабины. Он обеспечивает доступ к радиатору и топливному баку пускового двигателя для их заправки. В закрытом положении колпак удерживается двумя пружинными застежками. Доступ к узлам двигателя обслуживания обеспечивается благодаря выполнению боковин капота съемными. По периметру боковины проложены уплотнители, капот закрыт теплоизоляционным чехлом.












Рис. 99. Кабина:
1 — передняя стенка; 2 — переднее стекло; 3 — крыша; 4 — открывающееся окно; 5 — люк вентилятора; 6 — стеклоочиститель; 7 — противосолнечный козырек; 8 — боковая стенка; 9 *— поручень; 10 — ось; 11 — петля; 12 — колпак радиатора; 13 — боковина; 14 — облицовка радиатора; 15 — термос; 16 — дверь; 17 — боковая стенка; 18 — верхний лист капота; 19 — боковина капота; 20—задняя стенка; 21—санитарная аптечка

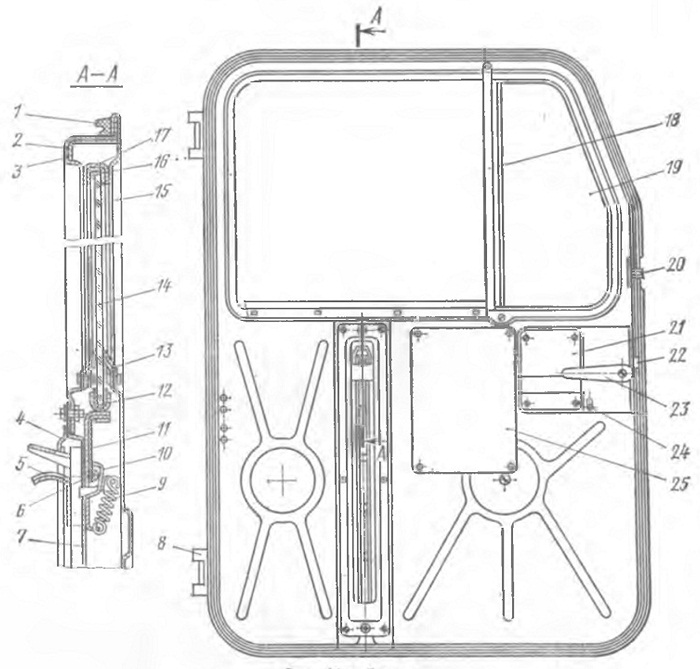

Рис. 100. Дверь:
1 — резиновый уплотнитель; 2 — внутренний лист; 3 — усилитель; 4 — крышка; 5 — планка обоймы; 6 — ось стеклоподъемника; 7 — рейка стеклоподъемника; 8 — петля; 9 — пружина; 10 — защелка; 11 — обойма стеклоподъемника; 12 — обойма подвижного стекла; 13 — уплотнитель; 14 - подвижное стекло; 15 — наружный лист; 16 — уплотнитель стекла; 17 — профиль; 18 — обойма стекла; 19 — неподвижное стекло; 20 — направляющий шип: 21 — крышка; — замок; 23 — ручка; 24 — стержень замка;
25 — таблица по технике безопасности










Сиденья трактора ТТ-4

В кабине установлены два одноместных сиденья.

Сиденье (рис. 101) подрессоренное, регулируемое по росту и массе тракториста. Для гашения колебаний сиденье имеет гидравлический амортизатор (рис. 102). В качестве рабочей жид-

кости в амортизаторе применяется веретенное масло АУ (ГОСТ 1642—75) в количестве 45—55 см3.

Конструкция сиденья тракториста обеспечивает пять видов регулировок:

1. Регулировка положения сиденья по массе тракториста (от 60 до 120 кг) осуществляется изменением усилия сжатия пружины 4 (рис. 101) с помощью регулировочного болта 1.

После регулировки рычаги параллелограмма 10 в статическом положении с сидящим на сиденьи трактористом должны располагаться горизонтально.

2. Регулировка положения по высоте в пределах 80 мм осуществляется вращением резьбовой втулки 2\ при этом изменяются длина рабочей диагонали параллелограмма и высота положения панели 13.

3. Панель 13 сиденья может перемещаться от среднего положения вперед на 75 мм и назад на 75 мм. Перед перемещением панели необходимо ослабить гайки-барашки 11, а после ее перемещения — затянуть их.

4. Динамический ход сиденья устанавливают в пределах 60 мм при сборке сиденья установкой ограничительного кольца 5 на расстоянии 107—109 мм от резьбового конца болта. Ограничителем хода сиденья вверх является упор Зу вниз — кольцо 5.

5. Регулировка наклона спинки от 5 до 20° назад от вертикали осуществляется поднятием спинки вверх и последущим опусканием с одновременным наклоном ее и введением нижних осей стоек спинки в нужные пазы накладок 14 спинки.

Дополнительное сиденье нерегулируемое, состоит из подушки, спинки и каркаса.

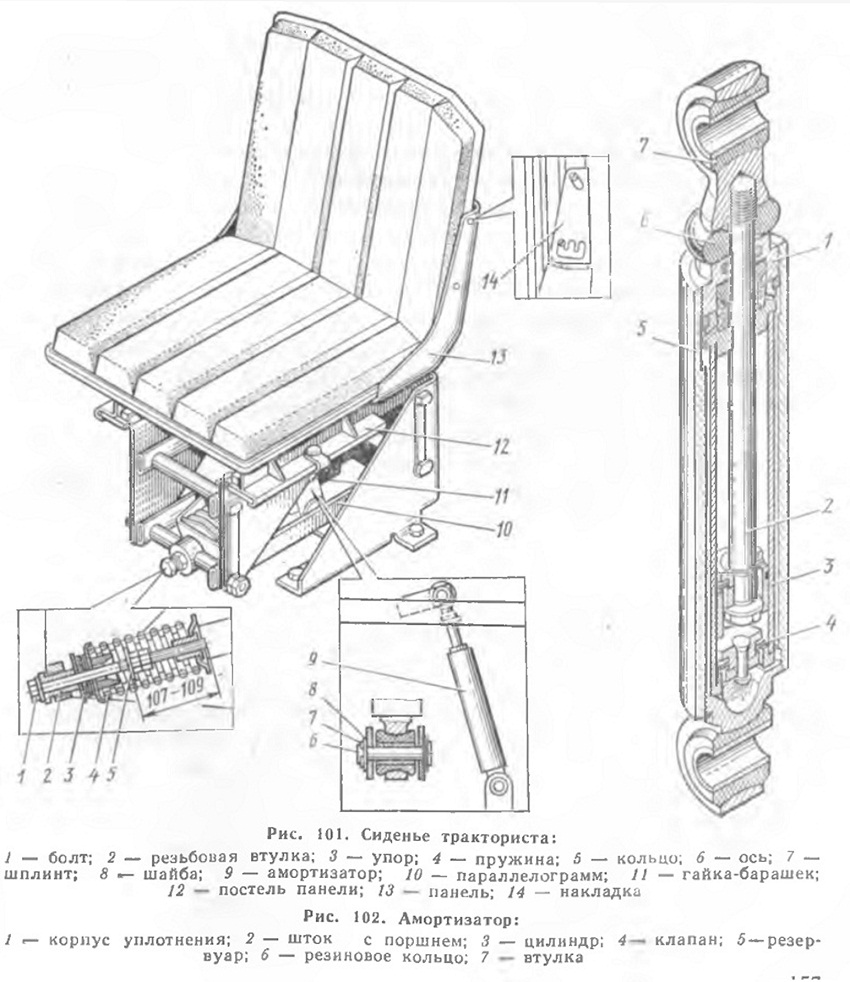

Рис. 101. Сиденье тракториста:
1 — болт; 2 — резьбовая втулка; 3 — упор; 4 — пружина; 5 — кольцо; 6 — ось; 7 —
шплинт; 8 — шайба; 9 — амортизатор; 10 — параллелограмм; 11 — гайка-барашек;
12 — постель панели; 13 — панель; 14 — накладка


Рис. 102. Амортизатор:
1 — корпус уплотнения; 2 — шток с поршнем; 3 — цилиндр; 4— клапан; 5 —резервуар; 6 — резиновое кольцо; 7 — втулка
