Рессоры трактора ТТ-4
Рессоры (рис. 68) ходовой системы установлены над передними каретками.
Каждая рессора состоит из штока 4, двух пружин 5, установленных между
кронштейном 3 рамы (неподвижная опора)
и подвижной опорой 8 о приваренными направляющими 7
пружин. Шток при деформации пружин кареткой перемещается во втулках 6 и
обеспечивает работу пружин без перекосов. Предварительное сжатие пружин
производится корончатой гайкой
2, под которую подложена упорная шайба 1.

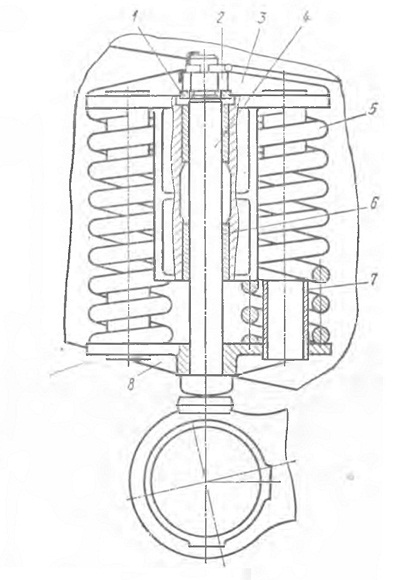

Рис. 68. Рессора
1 — шайба: 2 — гайка; 3 — кронштейн; 4 — шток; 5 — пружина; 6 - втулка;
7 — направляющая;
8 опора
Направляющее колесо с натяжными и
амортизирующими устройствами
Направляющее колесо (рис. 69) установлено на оси 21, запрессованной в
щеку 20 кривошипа. Подшипниковый узел и уплотнение направляющего колеса
и его катка одинаковы.
Фиксация оси 16 кривошипа в опоре осуществляется
стопором 12. Полость опоры защищена торцовым уплотнением, которое
одинаково с уплотнением осей кареток подвески. Смазка опоры (втулок 18 и
15) производится через масленку 17.
Направляющее колесо соединено с натяжным устройством посредством
хвостовика 19, на который надета проушина 1. Амортизирующая пружина 3
натяжного устройства установлена между опорой 8 и фланцем 4 и сжата
болтом 7. Величина сжатия пружины, необходимая для нормальной работы
ходовой системы, определена размерами деталей устройства.
Натяжение гусеницы осуществляется винтом 9, который стопорится в
проушине 1 болтом 2. Внутренняя полость натяжного устройства защищена
сальником 10. Опорой натяжного устройства служит кронштейн 6 рамы.
Регулировочный винт натяжного устройства смазывают при разборке
солидолом.

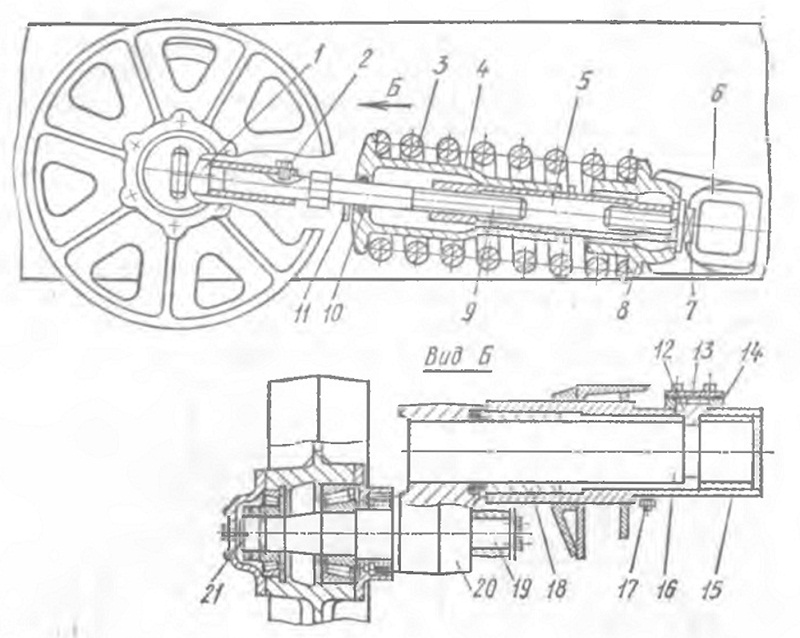

Рис. 69. Направляющее колесо с натяжным и
амортизирующим устройствами:
1 —- проушина; 2,7 — болты; 3 — пружина; 4 — фланец; 5 - труба; б —
кронштейн; 8 — опора амортизатора; 9 — натяжной винт; 10 — сальник; 11 —
упор; 12 — стопор; 13 — крышка; 14 — прокладка; 15, 18 — втулки; 16, 21
— оси; 17 — масленка; 9 — хвостовик оси; 20 — щека
кривошипа
