Запорно-регулирующая аппаратура вакуумных систем

В состав запорно-регулирующей аппаратуры вакуумных систем входят всевозможные затворы, вентили, краны, клапаны и натекатели. Эти элементы имеют определенные конструктивные и функциональные различия между собой, однако в технической литературе один и тот же элемент зачастую называется и краном, и вентилем, и клапаном. По принципу их действия и назначения эти элементы различаются следующим образом.

Клапан — это быстродействующий элемент с ручным, электромагнитным или пневматическим приводом, выполняющий функции экстренной или скоростной коммутации вакуумной системы. Клапан полностью лишен

функций регулятора давления в вакуумной системе; он имеет только два основных положения коммутации: «Открыто» и «Закрыто».

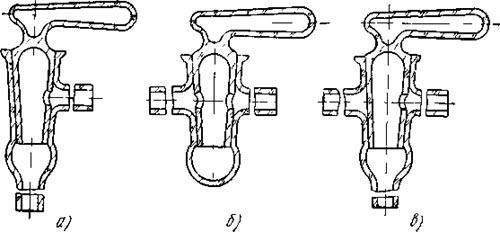

Рис 50 Устройство шлифовых кранов
а — углового» б — проходного, а — трехходового

Вентиль — это небыстродействующий элемент с ручным или электромеханическим приводом, способный выполнять функции регулятора давления в вакуумной системе. Кроме двух основных положений коммутации, вентиль имеет множество плавно изменяемые промежуточных положений.

Затвор — это небыстродействующий элемент с ручным, электромеханическим или другим приводом, выполняющий в основном функции коммутации вакуумной системы. Как и клапан, затвор имеет два основных положения коммутации.

Яатекатель — это небыстродействующий элемент с ручным или электромеханическим приводом, выполняющий исключительно функции регулятора потока напускаемых в вакуумную систему газов. От вентиля он отличается тем, что имеет очень малую проводимость даже в открытом состоянии.

Кран— это синоним вентиля. Условное разделение терминов «кран», «вентиль» и «клапан» по диаметру проходного сечения в вакуумной технике не имеет существенного значения.

Степень быстродействия зависит от времени срабатывания: если время срабатывания не более 1 с, то элемент быстродействующий, а если более I с —небыстродействующий.

В соответствии с принятой классификацией вакуумных систем запорно-регулирующая аппаратура по своему назначению подразделяется на низковакуумную, высоковакуумную и сверхвысоковакуумную, а по виду конструкционных материалов — на стеклянную и металлическую.

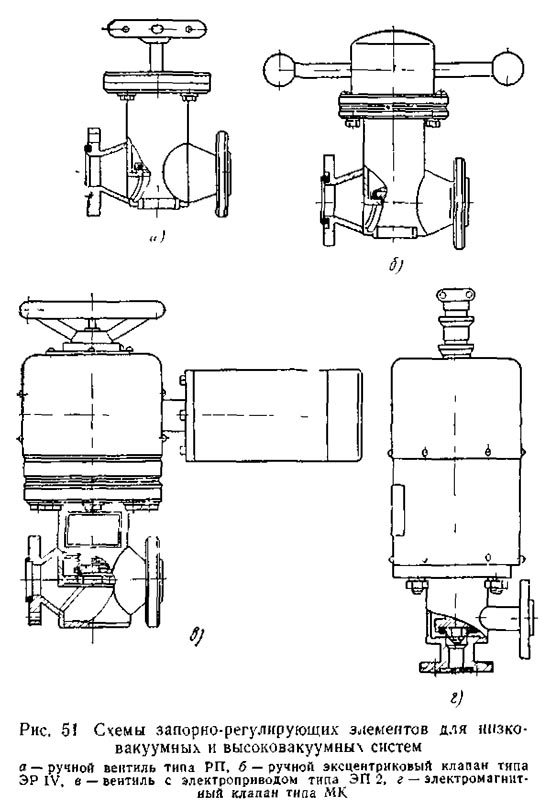

Запорно-регулирующая аппаратура, предназначенная для стеклянных вакуумных систем, выполняется в виде шлифовых соединений различного конструктивного оформления (рис. 50). Отличие низковакуумной, высоковакуумной и сверхвысоковакуумной запорно-регулирующей аппаратуры состоит в конструкции уплотнений и в материале используемых уплотнителей. Для низковакуумных и некоторых высоковакуумных систем характерно применение резиновых уплотнителей (рис. 51), а для сверхвысоковакуумных — исключительно металлических уплотнителей.
