Емкость для сбора стружки фрезерных станков

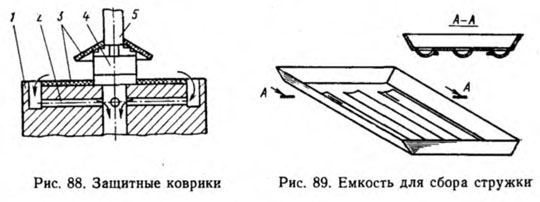

 Удобно применять специальные емкости (рис. 89) для сбора стружки. Ширину емкости выбирают по ширине стола станка, а длину — по длине, например, группового приспособления. У емкости края отогнуты под углом 30°, на дне выполнены радиусные углубления по размеру центрального и боковых пазов стола. С одного конца емкости в углублениях каждого паза сделаны прорези для стока эмульсии. Стружка собирается в емкость в течение всей смены. При уборке стружки необходимо дождаться стока эмульсии, которая отводится в пазы, убрать емкость, протереть стол станка. Применение емкости сокращает время ухода за станком.
