КЛЮЧ ДЛЯ НАВИНЧИВАНИЯ КРУГЛЫХ ЗАГОТОВОК (ФРЕЗЕРОВАНИЕ)

При фрезеровании граней у заготовок деталей типа винтов, штуцеров и накидных гаек, которые обрабатывают по одной штуке на оправках, рабочему часто приходится пользоваться трубным ключом для навинчивания заготовок на оправку. Для каждого размера обрабатываемой заготовки губки ключа регулируют гайкой, расположенной на рукоятке ключа. Регулирование часто сбивается, что влечет к потере рабочего времени.

Разработан ключ новой конструкции, который улучшает условия труда фрезеровщика, обеспечивает надежное закрепление заготовок и не требует регулирования.

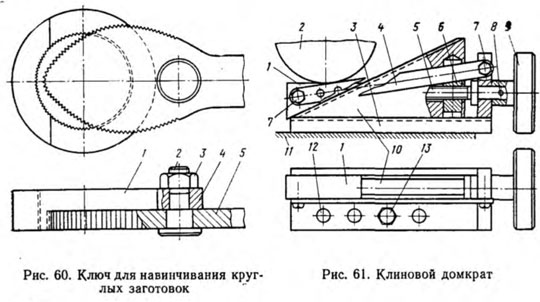

Ключ состоит (рис. 60) из корпуса 1, имеющего форму кольца с мелкими зубьями по внутренней поверхности, к которому приварена втулка 4 с отверстием под ось 2 для установки рычага 5, закрепляемого гайкой 3. Головка рычага эллипсной формы, она имеет мелкие зубья по контуру эллипса, полученные на долбежном станке.

Корпус имеет выступ, расположенный против рычага и равный его толщине. Вершина рычага, поворачиваясь на оси, не должна задевать за выступ.





Для навинчивания заготовки корпус ключа отверстием надевается на заготовку, а рычаг поворотом на оси прижимает заготовку к зубьям корпуса — происходит захват заготовки. Затем поворотом ключа завинчивают заготовку на резьбовую оправку, установленную в делительной головке фрезерного •станка. При повороте рычага в противоположную сторону заготовку освобождают от зажима. Как и при работе с трубным ключом, цикл повторяется до полного завинчивания и закрепления обрабатываемой заготовки.

Ключом такой формы можно завинчивать детали любого диаметра, проходящие в отверстие ключа. Ключ выполнен из стали 40Х и закален.
