СПОСОБ ЗАКРУГЛЕНИЯ ЗУБЬЕВ ПЕРЕКЛЮЧАЕМЫХ КОЛЕС (ФРЕЗЕРОВАНИЕ)

Закругление торцов зубьев в серийном производстве производят на специальных зубозакругляющих станках с применением дисковых или пальцевых фрез. При изготовлении небольших партий и при единичном производстве эту операцию выполняют вручную, что не обеспечивает нужного качества.

Автором разработан способ закругления торцов зубьев переключаемых колес на зубострогальном станке 5А26 с применением специальных резцов. Закругление торца зуба производится фасонным резцом с профилем режущей кромки, соответствующим поперечному сечению закругляемой части зуба.

Обрабатываемое колесо устанавливают на оправке в шпиндель делительной головки зубострогального станка таким образом, чтобы торец зубьев располагался под углом 20° к суппортам станка. Настройку станка производят как для обычного строгания зубьев конических колес. Здесь возможны два варианта обработки. Первый вариант — когда станок настраивают как для чернового нарезания зубьев. В этом случае зубо-закругление производится без качания люльки станка. Зуб закругляется точно по профилю режущей кромки резца. При втором варианте для придания закругляемой поверхности зуба бочкообразной формы настройку станка производят с настройкой механизма качания люльки.

Опыт работы данным способом показал, что угол качания люльки должен быть 1,5°...3° в обе стороны. Увеличение угла качания люльки ведет к подрезанию закругляемой поверхности у ножки зуба, что искажает зуб и ухудшает пятно контакта.

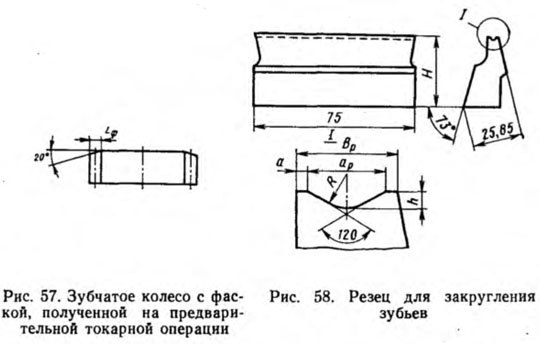

Закругление торца зуба производится за один или несколько рабочих ходов, в зависимости от модуля и материала обрабатываемого колеса. Для сокращения числа рабочих ходов и для меньшей нагрузки на резец рекомендуется на торце зуба при токарной обработке выполнить фаску (табл. 6 и рис. 57).




Резцы для закругления изготавливают так же, как резцы для чистовых зуборезных работ, режущую часть выполняют по размерам, указанным на рис. 58. Можно использовать готовые резцы с дополнительной обработкой только режущей кромки. Рекомендуемые размеры режущей кромки в зависимости от модуля обрабатываемых зубьев приведены в табл. 7. Высоту резца Н выполняют такой, чтобы ширина режущей кромки Вр соответствовала размерам, приведенным в табл. 7.

Закругление производится одним резцом. Резец устанавливают так же, как при строгании зубьев шестерен. Суппорт с резцом для зубозакругления устанавливают в нулевое положение на люльке. Другой суппорт отодвигают в сторону на расстояние, позволяющее свободно работать первому суппорту.

В ряде случаев зубозакругления, особенно на блоках шестерен, которые имеют небольшие размеры для выхода инструмента, рекомендуемые резцы и способ обработки имеют существенное преимущество перед зубозакруглением фрезами.
