ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВАНИЯ ВЕЛИЧИНЫ ПОДАЧИ (ФРЕЗЕРОВАНИЕ)

При использовании способа пробных ходов величину подачи, например обрабатываемой заготовки зубчатого конического колеса, перемещающегося под углом к режущему инструменту, определяют по линейке, расположенной на поворотной части делительной головки. Для получения заданного размера зуба приходится несколько раз подавать заготовку под режущий инструмент и контролировать размер зуба по зубомеру, подгоняя его до заданного. На подгонку размера зуба методом пробных ходов затрачивается значительное время. Определять величину врезания в заготовку расчетным путем тоже долго и сложно, не каждый фрезеровщик может выполнить такой расчет. Можно использовать приспособление, обеспечивающее измерение величины врезания в заготовку по направлению, перпендикулярному к впадине зуба.

Для повышения производительности и качества обработки приспособление выполнено с упором и ограничителем, поворачивающимся на оси. Упорную часть приспособления устанавливают к упору под углом, равным углу поворота делительной головки с обрабатываемой заготовкой, а величину подачи определяют в направлении, перпендикулярном упорной поверхности ограничителя. Упорная часть выполнена с регулирующей микрометрической парой и нониусом, одно деление которого равно одной сотой миллиметра, а поворотная часть снабжена шкалой (от 0 до 360°).

Приспособление (рис. 56) устанавливают на поворотной части зубострогального станка. На люльке / станка закреплены резцы 2, а обрабатываемую заготовку 3 устанавливают в шпинделе делительной головки 4. Корпус 8 приспособления с микрометрической парой 6 и 7 размещают против упора
5, закрепленного на корпусе делительной головки. Приспособление устанавливают на оси 11 и закрепляют на основании 10, которое может перемещаться в направляющей 9 поворотной части станка.

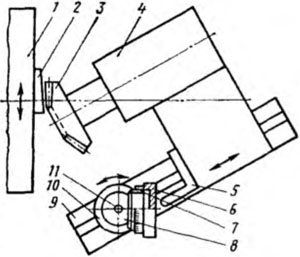

Рис. 56. Приспособление для регулирования величины подачи


Работает приспособление следующим образом. Делительную головку 4 поворачивают на угол, равный углу расположения впадины обрабатываемой заготовки, т. е. впадину заготовки устанавливают параллельно линии движения резцов 2. При этом корпус 8 поворачивается на оси 11 на угол, равный углу поворота головки с заготовкой, с контролем по шкале, имеющейся на основании 10. Корпус поворачивается в сторону, противоположную вращению головки. При подаче заготовки 3 в зону обработки упор 5 будет перемещаться по направляющим 9 станка до упора в крышку 6. При обработке зубьев величину подачи, необходимую для точного размера, определяют по нониусу. Навертывая крышку, втулку 7 с нониусом, устанавливают зазор между упором 5 и крышкой 6, равный величине подачи, и подают головку с обрабатываемой заготовкой до касания упора 5 с крышкой 6. При большой глубине резания приспособление позволяет производить обработку в несколько ходов. Каждое деление шкалы равно одной сотой миллиметра.

Внедрение приспособления .упростило наладку станка, повысило точность и сократило время обработки.

Для удобства в работе и сокращения вспомогательного времени рассчитаны глубины врезания в заготовку в зависимости от припуска на толщину зуба (табл. 5). Пользоваться табл. 5 можно при обработке как конических, так и цилиндрических, червячных и других видов зубчатых колес.
