ОПРАВКА ДЛЯ КРЕПЛЕНИЯ ЗАГОТОВОК КОНИЧЕСКИХ КОЛЕС (ФРЕЗЕРОВАНИЕ)

При обработке заготовок конических колес, установленных в делительной головке или на оправке зубострогального станка, их крепление ранее производили с помощью шайбы и
гайки, навинчиваемой на конец оправки, или путем завинчивания болта в оправку. При малых размерах заготовок гайка и шайба выступали в сторону от торца и находились в зоне работы режущего инструмента. После обработки нескольких колес, а иногда только одного, гайка становилась негодной для крепления, так как ее поверхность становилась изрезанной режущим инструментом.

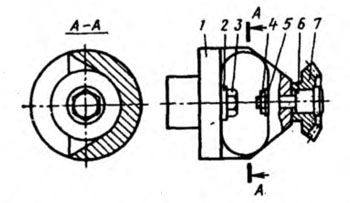

Рис. 55. Оправка для крепления заготовок конических колес


Этот недостаток устранен применением специальной оправки (рис. 55). Оправка состоит из стального корпуса 1, который устанавливается в шпиндель делительной головки или в шпиндель зубострогального станка и закрепляется шайбой 2 и болтом 3; гайки 4\ шайбы 5 и болта 6. Корпус выполнен пустотелым, в его средней части имеется окно, позволяющее заводить через него болт и гайку для закрепления оправки и обрабатываемой заготовки 7, которую устанавливают на торец оправки. Болт 6 вводят в отверстия заготовки и оправки; на его выступающий конец надевают шайбу 5 и гайку 4 для закрепления заготовки 7. Болт 6 имеет две посадочные шейки — одну под заготовку, другую под отверстие оправки. Обе шейки вы-полнены по переходной посадке. Это позволяет устанавливать заготовку с достаточной для обработки точностью. Диаметр пояска болта под оправку всегда один и тот же, а для каждой заготовки поясок выполняют по диаметру ее отверстия. Диаметр головки болта на 3...4 мм больше диаметра отверстия заготовки. Головку болта выбирают такой высоты, чтобы режущий инструмент во время работы не задевал за нее. В некоторых случаях головка болта бывает так мала, что она умещается на фаске заготовки, но этого вполне достаточно для ее надежного закрепления.

Посадочная поверхность оправки в шпиндель станка и поверхность отверстия под болт 6 должны быть выполнены строго соосно, а торцовая поверхность, контактирующая с заготовкой — перпендикулярна оси оправки.

Внедрение оправки сократило число применяемых ранее оправок и повысило жесткость закрепления заготовки. Она может применяться для предварительного нарезания зубьев на фрезерных станках с применением делительной головки и для окончательной обработки -на зубострогальном станке.
