ЦАНГОВЫЕ ЗАЖИМЫ К ЗУБООБРАБАТЫВАЮЩИМ СТАНКАМ (ФРЕЗЕРОВАНИЕ)

При изготовлении коротких валиков-шестерен для шестеренных насосов возникали трудности при их базировании и закреплении. В некоторых случаях приходилось заготовку для валиков изготавливать специально длиннее для обеспечения их установки на станке, а затем прибыль отрезать. На этом затрачивалось металла больше, чем на сам вал-шестерню.

Предлагаемые цанговые зажимы устраняют этот недостаток и обеспечивают высокую точность базирования и закрепления заготовки.

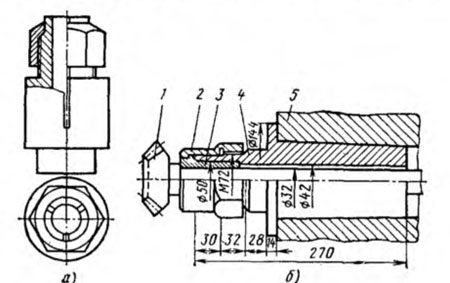

Рис. 54. Цанговый зажим к зубообрабатываюшим станкам


На рис. 54 показаны два зажима для шеек различных диаметров заготовок валов-шестерен. Зажим (рис. 54, а) состоит из двух деталей: корпуса и нажимной гайки. Все наружные поверхности, отверстие и резьба корпуса выполнены с одного установа. Отверстие соответствует диаметру хвостовика заготовки вала шестерни. Перед резьбой имеется конусный поясок, контактирующий с таким же конусом нажимной гайки. Корпус
продольными пазами разделен на три симметричные части и при нажиме гайки работает как цанга.

Работа в зажиме производится следующим образом: заготовку валика-шестерни хвостовиком заводят в отверстие до упора. Затем зажим вместе с заготовкой устанавливают в трехкулачковый патрон, закрепленный на столе зубофрезерного станка (или в другое приспособление, служащее базой для установки заготовки), до упора средней части зажима в кулачки патрона. Сверху центром фиксируют выступающий конец заготовки вала-шестерни. Корпус зажима закрепляют кулачками патрона, а заготовку зажимают нажимной гайкой. После этого включают привод вращения стола, и индикатором выверяется корпус на точность его установки. Индикаторную головку ставят на неразрезанный поясок нижней части корпуса. В таком положении производят обработку зубьев вала-шестерни. Перед снятием обработанной детали ее отжимают, отворачивая нажимную гайку, поднимают центр и снимают готовый вал-шестерню. Вал-шестерня должен быть выполнен с заданной точностью, а отверстие в зажиме должно соответствовать-размеру диаметра хвостовика.

Цанговые зажимы показывают хорошие результаты; простота конструкции и изготовления позволяют применять их при обработке самые разнообразные заготовки. Корпус обычно выполняют из стали 40Х и закаливают.

При обработке заготовки конического вала-шестерни с прямыми зубьями, не имеющей отверстия для крепления на станке, базирование и крепление производят с применением переходных втулок и специальных устройств. В некоторых случаях в заготовках предусматривают технологическую прибыль с отверстием, которую после обработки заготовки отрезают.

Предлагаемый цанговый зажим (рис. 54, б) позволяет устранить эти недостатки. Он состоит из корпуса 4, устанавливаемого в делительной головке 5 зубострогального станка 5А26, сменной втулки-цанги 3 и накидной гайки 2. Втулка 3 выполнена цанговой, что обеспечивает крепление с обрабатываемой заготовкой 1 при заворачивании гайки 2. У бурта втулки выполнен поясок с уклоном 30°, поэтому при небольшом перемещении гайки вдоль оси надежно крепится обрабатываемая заготовка.

Подобный цанговый зажим можно использовать и на других зубообрабатывающих станках. Для установки зажима, например на станках 5К32, достаточно с торца зажима предусмотреть фланец для крепления его к станку.
