ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫТАЛКИВАНИЯ КОНЦЕВОГО ИНСТРУМЕНТА (ФРЕЗЕРОВАНИЕ)

Для снятия заготовок и инструментов известны приспособления, в которых снимаемая деталь захватывается с помощью резьбовых элементов, а сила при этом воздействует на ее торец. Для выталкивания хвостовика инструмента из шпинделя, например, зубодолбежного станка эти приспособления нельзя использовать, так как исключена возможность воздействия на торец закрепляемого хвостовика.

Предлагаемое приспособление (рис. 53) для выталкивания концевого инструмента [А. с. № 657955 (СССР)] отличается от известных тем, что его захватывающий элемент выполнен в виде стакана с установленным в нем стержнем, снабженным эластичной прокладкой. Стакан и стержень выполнены с Т-образными пазами, образующими единую полость, предназначенную для размещения в ней рабочей части инструмента, в эту полость заводят долбяк 6, завинчивают гайку 2, создавая через кольцо

3 и стержень 1 силу, перемещающую инструмент по стрелке Б, а корпус-стакан 4 при этом стремится переместиться по стрелке В. Вначале выбирается зазор так, чтобы стержень

1 упирался в зубчатую часть долбяка 6, а корпус-стакан 4 своим торцом— в оправку 7 шпинделя 8. Затем, вращая гайку 2, с большой силой вытягивают долбяк из оправки.

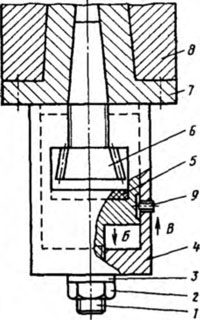

Рис. 53. Приспособление для выталкивания концевого инструмента

Вырвавшись с силой, режущая кромка долбяка ударяется в эластичную прокладку, благодаря чему исключается ее поломка. Стопор 9 ограничивает относительное смещение корпуса стакана 4 и стержня 1 в заданных пределах.

До внедрения приспособления при смене долбяков необходимо было снимать оправку 7, закрепленную четырьмя болтами, долбяк выбивали выколоткой с молотком. Это требовало дополнительное время, оправка изнашивалась быстрее и деформировались долбяки.

Стержень целесообразнее изготовлять сварным. Это позволяет внутреннюю полость для захвата долбяка выполнять цилиндрической и сохранять замкнутым место для размещения эластичной прокладки.

Приспособление может также применяться для съема шестерен, подшипников небольших размеров и других деталей при разборке различных узлов и механизмов.
