ТРЕХПОЗИЦИОННАЯ ДЕЛИТЕЛЬНАЯ ГОЛОВКА (ФРЕЗЕРОВАНИЕ)

Делительные головки в большинстве случаев устанавливаются на столе -фрезерного станка, когда ось шпинделя делительной головки располагается параллельно направляющим стола.

Созданная делительная головка может размещаться на столе в трех позициях: параллельно поверхности стола и перпендикулярно оси шпинделя (на горизонтально-фрезерном станке); параллельно поверхности стола и параллельно оси шпинделя;


перпендикулярно поверхности стола и перпендикулярно оси шпинделя.

В корпусе 1 (рис. 9) вмонтирован полый шпиндель, положение которого в осевом направлении регулируется кольцом 14. На фланце шпинделя тремя болтами 11 закреплен трехкулачковый патрон 12. На наружной поверхности шпиндельной головки выполнены 24 паза, заменяющие делительный диск. Поворот шпинделя на заданную величину производится за отверстия на фланце шпинделя или за патрон, а закрепление его — фиксатором 7 с пружиной 6. Фиксатор выводится за рукоятку 3 через рычаг 5, поворачивающийся на оси 4. Пружина фиксатора удерживается планкой 8, закрепленной винтами 10. С помощью рукоятки 9 шпиндель закрепляют в корпусе, который разрезан в верхней части сквозным пазом. Головка устанавливается на столе станка параллельно или перпендикулярно оси шпинделя с помощью направляющей 2 и болтов 13. В основании корпуса с четырех сторон имеются пазы под болты крепления. В третьей позиции головка устанавливается вертикально (патроном вверх) и прикрепляется к столу за окна, выполненные в левой части корпуса.

Головка имеет трехкулачковый патрон диаметром 200 мм, отверстие в шпинделе 50 мм, габариты 235X185X200 мм. Головка может использоваться на различных станках — фрезерных, расточных, долбежных, сверлильных и т. д.

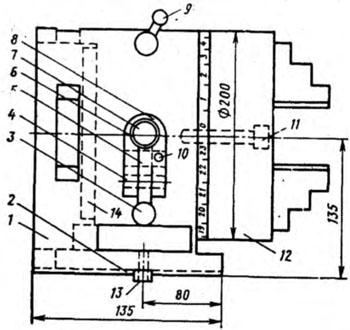

Рис. 9. Трехпозиционная делительная головка
