САМОФИКСИРУЮЩАЯСЯ ДЕЛИТЕЛЬНАЯ ГОЛОВКА (ФРЕЗЕРОВАНИЕ)

Делительная головка предназначается для фрезерных, зуборезных и других работ, связанных с поворотом заготовки на заданную величину. Делительная головка позволяет производить деление окружности на любое число частей путем установки соответствующего делительного диска. Обработку заготовок можно производить в центрах, в патроне или в шпиндельной оправке, соединенных с делительной головкой. На существующих горизонтальных делительных головках с делением при помощи поворотного диска для поворота шпинделя необходимо выполнить следующее:

ослабить стопорный винт зажима шпинделя, находящийся с боковой стороны корпуса головки;

одной рукой нажать на рычаг делительного диска и вывести его из зацепления, другой рукой повернуть делительный диск на заданную величину, контролируя величину поворота по цифрам на диске;

зафиксировать диск опусканием рычага;

закрепить шпиндель стопорным винтом, после чего произвести необходимую операцию обработки установленной в головке заготовки.

Эти переходы необходимо выполнять при каждом делении. Угол поворота шпинделя головки при таком делении рассчитывают по формуле a=360/z, где z — заданное число делений.

На делительных головках ПУДГ (полууниверсальная делительная ,головка) и УДГ (универсальная делительная головка) простое деление окружности производят при помощи рукоятки, вращаемой относительно неподвижно закрепленного делительного диска с несколькими концентрическими рядами отверстий, расположенных по обеим сторонам диска. Расчет при таком делении ведется по приведенной выше формуле. На такое деление затрачивается значительное вспомогательное время.

Комбинированное и дифференциальное деление на таких головках требует еще большего времени и его должны выполнять высококвалифицированные рабочие. Комбинированное деление
производится после деления расчетного поворота рукоятки на два составляющих поворота. Для комбинированного деления необходимо иметь:

специальное устройство, которое позволяет застопорить диск подвижным штифтом с тыльной стороны;

делительные диски с отверстиями с обеих сторон.

При дифференциальном делении поворот шпинделя делительной головки происходит в результате двух движений: вращения рукоятки и вращения самого делительного диска, которому это движение принудительно сообщается от шпинделя делительной головки через гитару сменных зубчатых колес.

Для дифференциального деления необходимо определить: число оборотов рукоятки;

величину передаточного отношения сменных зубчатых колес; направление вращения диска.

В существующих конструкциях делительных головок стопорный винт не обеспечивал надежного крепления шпинделя, в результате подшипники шпинделя вырабатывались со стороны крепления стопорным винтом. Созданная конструкция самофиксирующей головки устраняет отмеченные недостатки. Стопорное устройство делительной головки зажимает шпиндель равномерно по всей цилиндрической поверхности, принимая на себя большую часть нагрузки, возникающей при обработке заготовки. Это уменьшает износ шпинделя и снижает нагрузку на подшипники. Самофиксирующаяся делительная головка движением одной рукоятки вверх — вниз одновременно производит все необходимые переходы (поворот шпинделя, деление окружности на заданную величину, крепление шпинделя в требуемом положении).

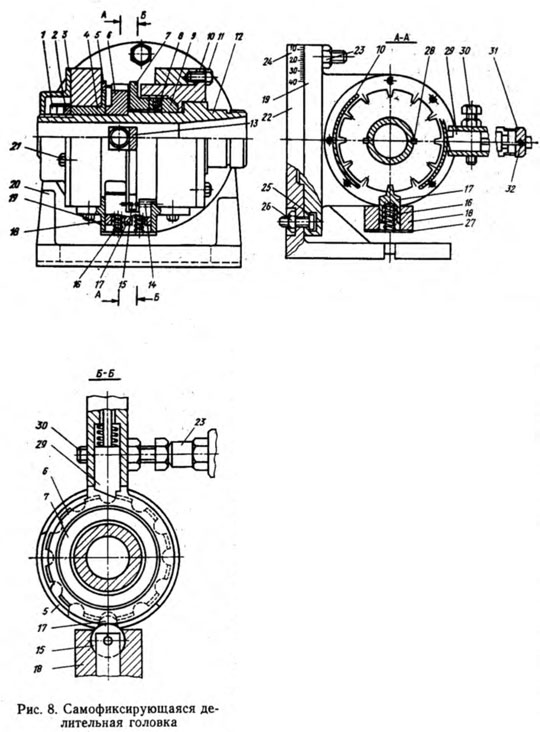

Самофиксирующаяся делительная головка (рис. 8) работает следующим образом. Корпус 20 выступающим пояском заходит в основание — угольник 22 и может поворачиваться относительно угольника в одну сторону до 20°, в другую — до 120°. В корпусе расположен полый шпиндель 12, на котором имеется резьба с центрирующим пояском для крепления кулачкового патрона или поводка, а в отверстие шпинделя, расточенное на конус Морзе № 5, вставляется центр или оправка необходимого размера. В средней части шпинделя расположены кольцо 7 с рукояткой, делительный диск 6, упорный подшипник 8, зажимное кольцо 9. Посредством этих деталей производится поворот, деление, зажим и раскрепление шпинделя. В переднюю часть корпуса установлена поворотная передняя втулка 10 шпинделй, прикрепленная к корпусу болтами 11. Задний подшипник скольжения 4 шпинделя запрессован в корпус и закрыт крышкой 3. Осевое регулирование шпинделя производят через упорное кольцо 2 гайками 1. Крышка заднего подшипника крепится болтами 21, а кронштейн 18 фиксатора крепится к корпусу болтами 19. Пружины 16 поддерживают фиксатор 17 в рабочем положении.

При повороте шпинделя на заданную величину фиксатор 17 делительного диска 6 выводится из паза диска на 2/3 глубины паза роликом 15, сидящим на оси 14. Оставаясь погруженным, фиксатор предохраняет делительный диск 6 от проворачивания при повороте шпинделя. Движение рукоятки ограничивает упор 23 (см. сечение Л—А), установленный в корпус головки. Поворот корпуса головки контролируется по шкале 24. Крепление корпуса головки к основанию производится болтами 25 и гайками 26\ фиксатор 17 с пружинами делительного диска закрыт крышкой 27. Делительный диск посажен на шпонки 28. Поворот шпинделя производится подпружиненным фиксатором, расположенным в кольце 7, через делительный диск 6. Ход рукоятки регулируется болтом 30 с контргайкой. Фиксатор 29 рукоятки при необходимости выводится из зацепления с диском 6 пуговкой 31, закрепленной штифтом 32.

Подсчет угла поворота производится по формуле a=N/z, где N — характеристика делительной головки, в данном случае равная 12; z — заданное число делений.
Настройка самофиксирующейся делительной головки производится следующим образом. Рукоятку устанавливают в верхнее положение, при этом фиксатор 17 делительного диска должен войти в нижний паз делительного диска, а фиксатор 29 рукоятки должен заходить в верхний паз делительного диска. Передняя кромка фиксатора должна быть прижата к стенке паза делительного диска. В таком положении болт 30 с контргайкой до-ворачивают до упора-ограничителя 23 и законтривают. Затем на делительном диске 6 отсчитывают от паза, в котором находится фиксатор рукоятки, необходимое число пазов для деления окружности на заданную величину. Кольцо 5 началом скоса устанавливают за последним отсчитанным пазом и закрепляют. Шпиндель зажимают путем вворачивания втулки 10 в переднюю упорную втулку 9. Двигая рукоятку вниз, через упорный подшипник 8 воздействуют на конусную разрезную втулку 9, которая сжимается и зажимает шпиндель головки.

Высота центров у головки 135 мм, что соответствует высоте центров стандартных делительных головок. С ней в паре может использоваться любая центровая бабка. Делительный диск имеет 12 пазов, диаметр отверстия в шпинделе — 38 мм. Габа--риты делительной головки (длинаХширинаХвысота) 220Х Х200Х250 мм. Масса головки 24 кг. Самофиксирующаяся делительная головка внедрена в производство, ее применяют на фрезерных станках 6Н82 и 6Н12. Эксплуатация головки показала положительные результаты и получила хорошую оценку фрезеровщиков.

Внедрение самофиксирующейся делительной головки улучшило условия труда, повысило производительность и культуру производства. Головка безопасна в работе. Сокращается, вспомогательное время на каждом делении. Работу могут выполнять менее квалифицированные рабочие. При вертикальном фрезеровании многогранников отпадает необходимость зачистки заусенцев, так как при каждом последующем ходе фреза зачищает заусенцы, образованные на предыдущем рабочем ходе. Уменьшается отвод головки от фрезы при обработке заготовок с удлиненным стержнем, так как они вынимаются вверх в стороне от фрез, а при горизонтальном фрезеровании головка отводилась от фрез на расстояние, равное длине заготовки.
