ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ НАБОРА ГАЕК

При фрезеровании заготовок типа гаек применяют различные приспособления. Наиболее распространенным приспособлением при фрезеровании набора гаек является длинная оправка, устанавливаемая в делительной и центровой головках.

Делительная и центровая головки занимают большую площадь на столе. Если делительная головка имеет трехкулачковый патрон, то полезная площадь на столе сокращается еще на его размер. Во многих случаях соосность делительной и центровой головок нарушается, особенно это характерно для единичного изготовления деталей, когда настройка делительной головки производится несколько раз в смену. Поддержание центром длинных оправок ограничивает режимы резания из-за недостаточной жесткости и надежности системы станок — приспособление — инструмент — заготовка.

Для устранения этих недостатков и расширения технологических возможностей станка создано и внедрено в производство специальное приспособление для фрезерования набора гаек, которое по своим габаритам значительно меньше головок, оно обеспечивает повышенную точность базирования обрабатываемых заготовок, надежность и жесткость их закрепления, что в результате увеличивает производительность труда. Приспособление может устанавливаться на любые размеры по длине оправок, при этом соосность его со станком обеспечивается автоматически.

Приспособление (рис. 5) работает следующим образом. Передняя 9 и задняя 16 стойки устанавливаются в Т-образных пазах направляющих стола 1 и закрепляются четырьмя болтами, (направляющие на рисунке не показаны). Оправка 12 устанавливается в шпиндель 4 и закрепляется болтом 2 через втулку 3. Конус оправки соответствует конусу шпинделя. Это позволяет жестко закрепить оправку в шпинделе. Стойка 16 расположена от конца оправки на расстоянии, позволяющем свободно надевать и снимать обрабатываемые заготовки 13, которые устанавливают на полную длину оправки и через кольцо 14 зажимают втулкой 15. Втулка в стойке 16 установлена с зазором и может перемещаться вдоль оси до 80 ...90 мм. Так как отверстия в шпинделе и задней стойке расположены строго соосно, это дает возможность автоматически устанавливать обрабатываемые заготовки параллельно оси приспособления как в горизонтальном, так и в вертикальном направлениях. Шпиндель приспособления жестко зажимается в стойке гайкой 6 с рукояткой 7 через упорное кольцо 8. При сборке приспособления положение деталей 5, 6 и 8 регулируется таким образом, чтобы шпиндель 4 вращался свободно при отвинчивании гайки 6, а между гайкой 6 и кольцом 8 должен быть зазор 0,2... 0,3 мм. В таком положении контргайку 5 закрепляют на шпинделе двумя болтами. На наружной поверхности шпинделя в его средней части имеется шесть граней, которые контактируют с эксцентриком 10. Поворот шпинделя осуществляют следующим образом. Рукоятку 11 устанавливают в вертикальное положение — эксцентрик освобождает от фиксации шпиндель. Отвинчивая гайку 6, освобождают шпиндель от закрепления в стойке. Между кольцом 8 и гайкой 6 появляется зазор 0,2... 0,3 мм. Шпиндель поворачивают на заданную величину. Поворачивая эксцентрик, шпиндель фиксируют в заданном положении. Вращая рукоятку 7 в обратном направлении, шпиндель закрепляют в корпусе стойки. В таком положении шпинделя производят фрезерование заготовок. Для поворота шпинделя на следующий угол деления указанные действия необходимо повторить. После полной обработки заготовки освобождаются от закрепления: втулка 15 отодвигается вправо, снимается кольцо 14, а также снимается весь набор заготовок (поочередно) с оправки 12. Устанавливается новая партия заготовок и цикл обработки повторяется.

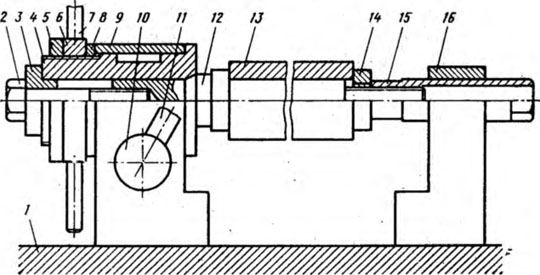

Рис. 5. Приспособление для фрезерования набора гаек


Размеры хвостовика у всех оправок, устанавливаемых в шпиндель, выполняют одинаковыми. Диаметр оправок под заготовки и резьба для их крепления делаются с учетом диаметра заготовок. Конструкция задней стойки приспособления напоминает конструкцию центровой головки, только вместо острия центра, которым поддерживается обрабатываемая заготовка, в стойке установлена втулка с резьбой. Такую конструкцию можно использовать с применением делительных головок.

Высота центров приспособления соответствует стандартным делительным головкам. Диаметр отверстия шпинделя 40 мм. Диаметр оправок до 80 мм, а их длина до 650 мм. Габаритные размеры приспособления (длинах ширинах высота) составляют 900 X 220X180 мм. Масса приспособления около 26 кг.

Ориентировочные размеры оправки приведены на рис. 6 и а табл. 2.

Корпуса стоек выполнены из стали 45, шпиндель, нажимная втулка и оправка — из стали 40Х.

Приспособление обеспечивает высокую точность и жесткость закрепления заготовки, его можно применять и на других станках, например строгальных, расточных.

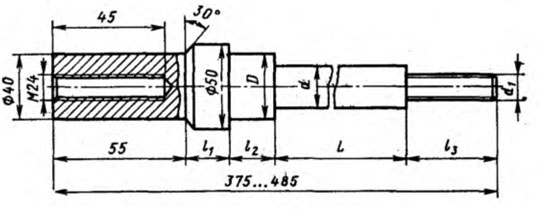

Рис. 6. Оправка
