Подналадчик ОКБ-КВ2М
В некоторых случаях представляется возможным
установить подналадчик непосредственно в зону обработки
бесцентровошлифовального станка. Схема такого устройства (подналадчик
ОКБ-КВ2М) [1] показана на рис. 95. Диаметр детали 7 контролируют
двухконтактным методом: одним базовым контактом является нож 5 станка, а
другим подвижным — контакт на рычаге 4. Для обеспечения надежного
прижима контролируемой детали к ножу предусмотрен электромагнит 6,
который притягивает деталь, исключая ее отрыв от ножа при измерении.
Увеличение диаметра детали вызовет подъем рычага 4, который своим вторым
концом с регулируемым упором 2 изменяет зазор в пневматической головке
1, передавая измерительный импульс на дифференциальный
пневмоэлектрический прибор 8 (мод. 249). Регулируемый упор 3 служит для
ограничения западания измерительного наконечника во впадины между
соседними деталями, образуемые фасками на их торцах. Изменения диаметра
контролируемой детали преобразуются с помощью пневмоэлектрического
прибора в сигнал-команды.- станку: при прохождении годной детали на
пульте станка и на панели прибора загорается сигнал «годные»; если
диаметр детали превышает наладочный размер, то подаются световой сигнал
«подналадка» на пульт станка и команда на самую подналадку станка.
Сигналы «годные» и «подналадка» автоматически снимаются после окончания
цикла измерения. Подналадчик позволяет осуществлять визуальный контроль
детали по шкале 9 прибора.

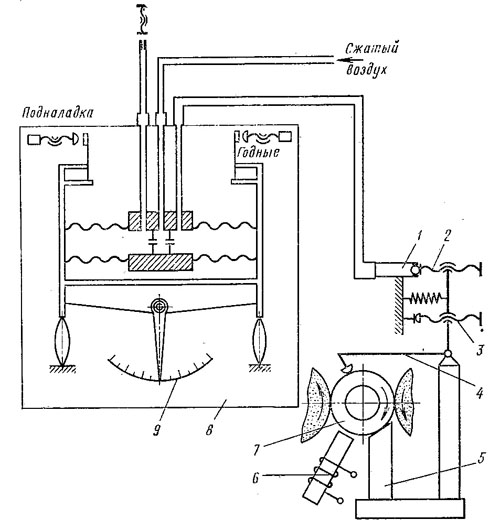

Рис. 95. Принципиальная схема активного контроля при бесцентровом шлифовании со встроенным под-наладчиком
|
|
|
