Контроль шага зацепления  зубчатых колес

Шаг зацепления (основной шаг) и шаг (окружной шаг) зубчатых колес относятся к группе норм плавности работы, так как шаговые отклонения нарушают плавность при входе в зацепление и выходе каждого следующего зуба, вызывают вибрацию передачи и механизма, повышают шум при работе передачи. Контроль шага зацепления и шага зубчатых колес заключается в измерении отклонений шагов изготовленного колеса от их номинальных значений.

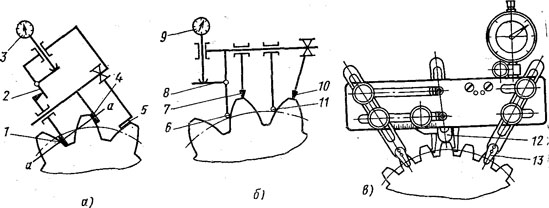

Рис. 64. Принципиальные схемы и конструкции накладных шагомеров

Отклонения шага зацепления в цеховых условиях измеряют с помощью накладных шагомеров. Принцип работы шагомера показан на рис. 64, а. Номинальное значение шага зацепления рассчитывают, как расстояние между двумя параллельными плоскостями, касательными к двум одноименным боковым поверхностям соседних зубьев зубчатого колеса (по линии а—а).

Шагомер имеет неподвижный наконечник 4 и подвижный 1, опирающиеся на одноименные боковые профили двух соседних зубьев. При покачивании прибора относительно опорного наконечника 5 по шкале измерительной головки 3 определяют отклонения. Передача от подвижного наконечника 1 к измерительной головке 3 осуществляется через угловой рычаг 2. Перед измерением шагомер настраивают по специальному уста-нову на номинальное значение шага зацепления, и показания измерительной головки шагомера определяют действительные отклонения шага зацепления. Для измерения шага зацепления широко используют шагомеры. Схема измерения с помощью шагомера аналогична схеме, показанной на рис. 64, а.

С помощью накладного шагомера измеряют отклонения шага зацепления косозубых цилиндрических зубчатых колес и колес внутреннего зацепления. Величина шага колеса, а соответственно и его отклонение от номинального значения зависят от расположения точек контакта измерительного прибора по высоте зуба. Поэтому измерение шагов по всей окружности колеса необходимо производить в одних и тех же точках, т. е. на одном и том же диаметре колеса (примерно по середине высоты зуба). Для обеспечения этого условия измерительные приборы имеют базовые поверхности или точки, которыми прибор должен контактировать с соответствующими базовыми поверхностями проверяемого колеса в течение всего цикла контроля. Для измерения отклонения окружных шагов используют накладные шагомеры и станковые измерительные приборы. Схема измерения отклонений окружных шагов накладным шагомером показана на рис. 64, б. Шагомер опорными наконечниками 7 к 10 опирается на окружность выступов колеса, чем обеспечивается положение измерительных наконечников 6 и 11 на одной и той же окружности контролируемого колеса. Колебания измерительного наконечника 6 передаются с помощью углового рычага 8 на измерительную головку 9. Перед началом измерения шагомер настраивают на нулевое деление по одному из шагов проверяемого колеса. Прибором проверяется как разность соседних шагов, так и накопленная погрешность окружных шагов зубчатого колеса.

Аналогично устроено измерительное устройство станкового прибора. В этом приборе проверяемое колесо устанавливают на оправку прибора, а измерительное устройство закрепляют в направляющих прибора, что обеспечивает контакт измерительных наконечников на одной и той же окружности, концентричной оси колеса. В процессе проверки колесо с оправкой поворачивается на необходимый угол. При этом измерительное устройство выводится из контакта с зубьями колеса и после поворота вновь вводится в зацепление для проверки следующего шага. Постоянство положения измерительного устройства относительно оси проверяемого колеса обеспечивается доведением его до упора, смонтированного на корпусе прибора.

Одна из простейших конструкций накладных шагомеров для проверки шага показана на рис. 64, в. Этот прибор кроме упоров 12, базирующих его на поверхности выступов колеса, имеет еще два упора 13 для базирования по торцу колеса.

Накопленную погрешность шага определяют также с помощью оптических делительных головок, угловых шагомеров и т. п. При этом измеряют отклонения углового шага от теоретической величины. Накопленную погрешность шага определяют как сумму наибольшего положительного и отрицательного отклонений шагов по всей окружности колеса. Выпускают также шагомеры для измерения окружных шагов зубчатых колес с внутренним зацеплением.
