Шагомерный прибор

Простое и точное измерение шага резьбы большого диаметра выполняют с помощью шагомерного прибора (рис. 59,6) [8]. Проверяемую деталь 12 закрепляют в приспособлении 11. Измерительный наконечник 10 прибора вводят во впадину резьбы, благодаря чему каретка 7 получает соответствующее перемещение, которое фиксируется отсчетным микроскопом 5 и образцовой шкалой 6. Для введения и выведения измерительный наконечник 10 монтируют на рычаге 9, поворачивающемся в шаровом шарнире 8.

Измерение шага и угла профиля внутренней резьбы производят также с помощью слепков и отливок с проверяемой резьбы, которые затем измеряют на микроскопе. Материалом для отливок обычно служат сера, легкоплавкие сплавы, а для слепков — гутаперч, гипс, смеси из гипса и хромпика, свинец и т. п. Наружныйи диаметр внутренней резьбы измеряют на измерительных микроскопах, а также по отливкам и слепкам. Основным, средством контроля конических резьб являются калибры. Конический резьбовой калибр-пробку ввинчивают в резьбу муфты, а конический резьбовой калибр-кольцо навинчивают на резьбу трубы. Годность проверяемых деталей определяют по осевому положению торца калибра относительно торца проверяемой детали.

При измерении параметров конических резьб используют те же методы и средства, что и для цилиндрических резьб. Средний диаметр (в основной плоскости) измеряют или на универсальном микроскопе теневым способом, или с помощью ножей, или методом трех проволочек. Шаг наружных конических
резьб измеряют на универсальном микроскопе теневым способом или с помощью ножей. Угол профиля резьбы обычно измеряют одновременно с проверкой шага резьбы. Наружный диаметр калибра-пробки с конической резьбой (в основном сечении) измеряют на микроскопе или на синусной линейке (для резьб диаметром свыше 1,5").

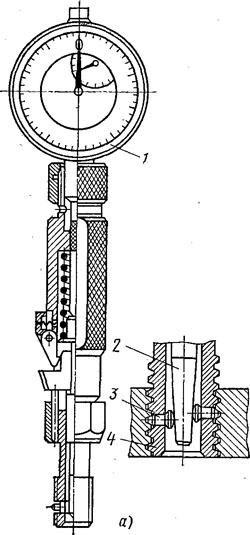

Рис. 59. Приборы для измерения среднего диаметра внутренней резьбы
