Изготовление гидравлических цилиндров

Для чистовой обработки наружной поверхности деталь снова устанавливается на токарном станке, где окончательно обтачиваются поверхности диаметрами 1160 и 1150 мм, протачивается шейка а под люнет и снимаются фаски (рис. 134, з). Деталь устанавливается и выверяется в четырехкулачковом патроне и открытом люнете. Сквозное отверстие диаметром 470 мм начисто растачивают, выполняют выточку диаметром 490. мм, цекуют торец и обтачивают фаску 75 X 45е (рис. 134, и).


На заключительных операциях сверлят и нарезают резьбу В крепежных отверстиях, а также при необходимости сверлят отверстия для подачи и выпуска воздуха. Сверление отверстий и нарезание в них резьбы производят на радиально-сверлильных и рассточных станках. На радиально-сверлильных станках обычно сверлят воздухоспускные отверстия, отверстия для подвода жидкости и резьбовые отверстия для крепления фланца трубопровода, т. е. все отверстия, которые расположены перпендикулярно к образующей цилиндра. Отверстия, расположенные со стороны торцов у крупных и средних цилиндров, а также все воздухоспускные отверстия и отверстия, связанные с подводом жидкости, расположенные в осевом направлении или под углами к оси цилиндра, выполняются на расточных станках.

Для нарезания резьбы диаметром свыше 52 мм в глухих отверстиях цилиндров применяют специальные метчики и резьбонарезные головки. Существуют различные виды метчиков для нарезания крупной резьбы — цельные, сборные насадные, с направляющими витками и другие. Широкое распространение получили метчики с бочкообразными ведущими зубьями, с шахматным расположением зубьев и с режущими ведущими перьями, расположенными друг за другом.

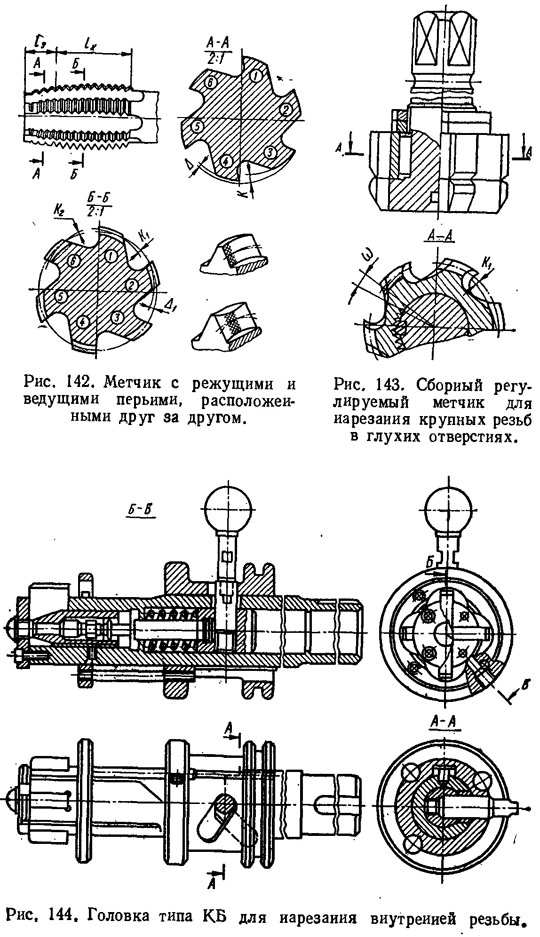

Метчики с режущими ведущими перьями, расположенными друг за другом (рис. 142), имеют заборную L3 и калибрующую Lк части, на которых режущие перья 1, 3 и 5 затылованы на величину k а ведущие перья 2, 4 и 6 — затылованы с двух сторон на величину k2. Такие метчики имеют четное количество перьев (не менее четырех). Благодаря наличию ведущих зубьев на заборном конусе можно успешно нарезать резьбы 4-й степени точности любой длины, а том числе и в глухих отверстиях.

При нарезании резьб диаметром выше 50 мм в глухих отверстиях применяются сборные регулируемые метчики (рис. 143), у которых зубья калибрующей части соединяются с корпусом при помощи шпонок и гаек.

Значительные преимущества перед сплошными и сборными метчиками имеют регулируемые головки типа КБ (рис- 144) и тйпа РНГВ со сходящимися плоскими резьбовыми гребенками из стали Р18 или Р6М5 для нарезания внутренних резьб.


Головки типа КБ предназначены для нарезания резьбы диаметром 36... 130 мм, универсальны и могут работать при вращении головки и детали. Головку нет необходимости вывинчивать, так как после окончания нарезания резьбонарезные гребенки сходятся. Это способствует увеличению стойкости гребенок головки, потому что позволяет избежать поломок, имеющих место при вывинчивании метчиков.

^Наиболее ответственной операцией при обработке цилиндров является окончательная обработка внутренней рабочей поверхности после чистового растачивания. Для этого применяют алмазное растачивание, шлифование, хонингование, а также тонкое размерное пластическое деформирование — раскатывание.
