Изготовление крупных коленчатых валов

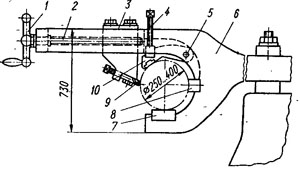

Проточка шеек производится при помощи специального приспособления (рис. 113). В корпусе оправки б закреплены под прямым углом две чугунные планки 7 и 5, которые представляют собой неподвижные кулачки приспособления. Третий кулачок 10 выполнен подвижным. В прорези верхней части оправки перемещается суппорт 3. Подача резца 9 производится рукояткой 1, посаженной на винт 2. Кулачок 10, качающийся вокруг пальца 5 с помощью болта 4 прижимает обтачиваемую шейку к неподвижным кулачкам.

Рис. 113. Приспособление для проточки шеек коленчатого вала под люнет.


Эллипсность устраняют подачей суппорта 3 с резцом 9 к шейке вала на 0,08...0,1 мм и одновременным поджимом подвижного кулачка 10 болтом 4 на величину образовавшегося зазора в результате снятия стружки.

Оправка надевается на шейку вала свободно и закрепляется от проворачивания на суппорте станка. Закрепленный в суппорт оправки резец должен иметь ширину режущей кромки на 2...3 мм больше диаметра кулачка люнета с тем, чтобы износ кулачка не превышал допустимый.

При закреплении коленчатого вала во время подготовки шеек под люнеты наблюдается прогиб в центрах станка. Прогиб оси происходит в местах перехода от коренных шеек с мотылевым и по величине он более значителен, чем при обработке гладких валов.

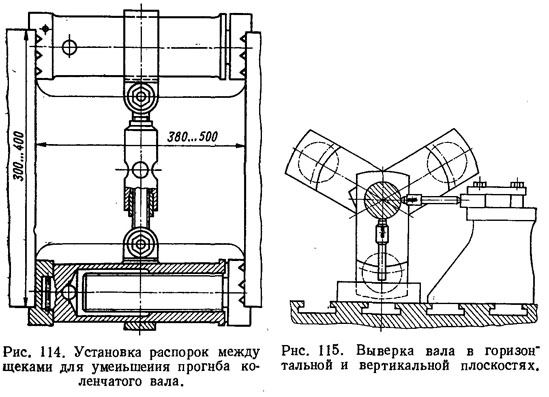

В целях уменьшения деформации вала от прогиба при зажатии в центрах применяются специальные распорки, устанавливаемые между щеками (рис. 114). Распорки устанавливаются только при обработке шеек под люнет; после установки люнета и отвода заднего центра распорки не требуются и их обычно удаляют. При установке распорок вал базируется на призмах в горизонтальном положении и выверяется. В каждое колено распорки устанавливаются с некоторым натягом; окончательная установка распорок производится во время выверки вала на станке.

Чистовая обработка вала начинается с подготовки шеек под люнеты. По проточенным во время получистовой токарной обработки пояскам на шейке 1 и 8 (рис. 111) проверяется установка вала с точностью до 0,1 мм. На шейке 8 протачивается поясок шириной 60 мм под люнет с понижением остальной части шейки. Вывод эллипсности производится с помощью описанного приспособления с точностью не менее 0,03 мм, так как овальность пояска под люнет копируется на обрабатываемой шейке. Поясок полируется до получения шероховатости не ниже Ra = 1,0 мкм.

При недостаточной чистоте обработки пояска происходит быстрое истирание опорных кулачков люнета, вследствие чего возникают погрешности установки вала. Люнет устанавливается на доведенный поясок шейки, после чего задний центр отводится и вал остается закрепленным в кулачках и люнете.


Вал выверяют в горизонтальной и вертикальной плоскостях. Установка вала относительно центров станка проверяется при помощи штихмасса в горизонтальной плоскости, параллельной направляющим станины станка (рис. 115).

Разность расстояний от станины станка до поясков 1 и 8 (см. рис. Ill) не должна превышать 0,2 мм. Установка вала в вертикальной плоскости проверяется от суппорта станка. На шейке 7 протачиваются пояски йод люнет и для выверки вала при установке. Вал, установленный на двух люнетах в шейках 7 и 8, окончательно выверяется относительно центров станка; точность установки не менее 0,03 мм. После установки вала на двух люнетах протачиваются контрольные пояски 1, 4, 7, 8 одного диаметра, которые служат во время Обработки базами для проверки установки вала. Последовательно в размер обрабатываются поверхности 2, 3, 5, 6, 8 и 9 и подрезается торец 10, который служит базой для измерения линейных размеров.

В процессе длительной обработки точность установки вала нарушается вследствие износа кулачков люнета; ее следует постоянно контролировать. Протачиваются под шлифование или полирование шейки 1,4,7 и 8, которые затем полируются в размер.

Люнет передвигается на проточенную шейку 8, после чего проверяется установка вала; затем обтачивается под шлифование или полирование и окончательно обрабатывается та часть шейки 8, которая была в люнете. Люнет передвигается на проточенный участок шейки 7, затем проверяется установка вала, и протачивается под полировку остальная часть шейки 7, которая полируется в размер. Вал переустанавливается и крепится кулачками на поверхности 9, а шейками 1, 7 опирается на люнеты. Выверяется установка вала, подрезается торец фланца 12 и обрабатывается в размер поверхность 11.
