Изготовление валков прокатных станов для холодной и горячей прокатки

Рабочие валки тяжелонагруженных станов холодной прокатки нуждаются в закалке с предварительным подогревом по всему сечению валка до температуры 600...650° С или с предварительным подогревом поверхности валка до 800...820 С с помощью тока промышленной частоты. Дополнительное охлаждение должно осуществляться через поверхность осевого отверстия валка, в результате чего получается наиболее рациональное распределение остаточных напряжений по сечению валка.

Малонагруженные валки холодной прокатки закаливают с подогревом внутренних слоев до 500...550 С; это снижает уровень растягивающих напряжений на поверхности валка и не вызывает образования больших напряжений растяжения во внутренних слоях.

Крупные валки, работающие в легких условиях эксплуатации, можно закаливать с подогревом центральной зоны бочки до 300... ...400°С без дополнительного внутреннего охлаждения.

После закалки током промышленной частоты при температуре

900...910° С и последующего отпуска при 400...520° С достигается твердость рабочей поверхности валка в пределах 45...90 ед. по Шору (в зависимости от технических требований на изготовление валка).

Термическая обработка, результатом которой является сочетание высокой вязкости металла в сердцевине с высокой твердостью поверхности валка, повышает долговечность работы валков прокатных станов.

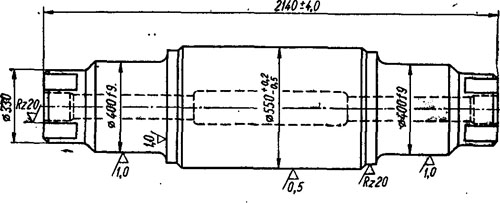

На рис. 103 показан валок для холодной прокатки. Последовательность обработки валка состоит из следующих этапов: черновая обработка поверхности валка под изотермический отжиг и нормализация с припуском 8... 12 мм; глубокое сверление центрального канала и растачивание камеры; изотермический отжиг и нормализация; обработка под закалку поверхности бочки с припуском 0,5... 1,5 мм и шеек с припуском 5...6 мм; обработка всех мелких поверхностей; закалка токами промышленной частоты с отпуском; обработка закаленных валков под второй отпуск; второй отпуск для снятия напряжений; окончательная механическая обработка.

Рис. 103. Валок для холодной прокатки.

Обработка крупных валков начинается с разметки осевых линий и центров. После центрования отверстий валок устанавливается на токарном станке, где обрабатываются шейки под люнеты и базовые поверхности установки на станке для глубокого сверления; торцы валка намечаются с припуском 5...6 мм; концы заготовки отрезаются по намеченным надрезам. Центральное отверстие обрабатывается сверлом для глубокого сверления с последующим растачиванием камеры.

В процессе глубокого сверления возникают значительные технологические трудности, связанные со сверлением консольным инструментом, имеющим значительный вылет, трудностью получения прямолинейной оси и цилиндрической формы отверстия, ухудшением теплоотвода и охлаждения инструмента. Для глубокого сверления применяются перовые, пушечные, двух- и четырехкромочные и кольцевые сверла; последние используют при сверлении отверстий диаметром свыше 70 мм.

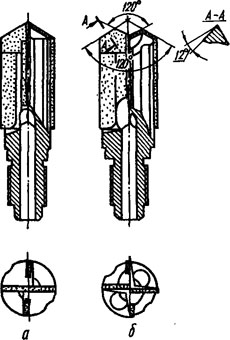

На рис. 104 показаны четырехкромочные сверла с напайными твердосплавными пластинками для сверления глубоких отверстий диаметром до 70 мм. Двухперое четырехкромочное сверло (рис. 104, а) при сверлении валков длиной до 7500 мм дает увод отверстия 10...15 мм; четырехкромочное сверло с центральной выточкой (рис. 104, б) позволяет уменьшить увод до 1... 1,5 мм на той же длине сверления.

Рис. 104. Сверла для глубокого сверления.
