Качество работы каландров и вальцов зависит в
большой мере от точности обработки и шероховатости рабочих и посадочных
поверхностей валков. Основными параметрами, определяющими точность
валков каландровых машин, являются геометрические размеры посадочных
шеек и бочки, а также степень концентричности этих элементов
относительно друг друга.
Овальность бочки валка не должна превышать 0,15 мм, а для краскотерочных
и бумагоделательных машин — 0,005 мм; конусность бочки не должна
превышать 0,15 мм. Допускается радиальное биение бочки валков каландров
относительно опорных шеек не более 0,08 мм. Шероховатость поверхности
для валков каландров при изготовлении бумаги и тонких пленок не должна
превышать Ra — 0,5 мкм.
Для механической обработки валков, помимо универсального оборудования,
применяют вальцетокарные, трефофрезерные, вальцешлифовальные, а также
специальные сверлильные станки для обработки отверстий, расположенных в
непосредственной близости от рабочей поверхности бочки.

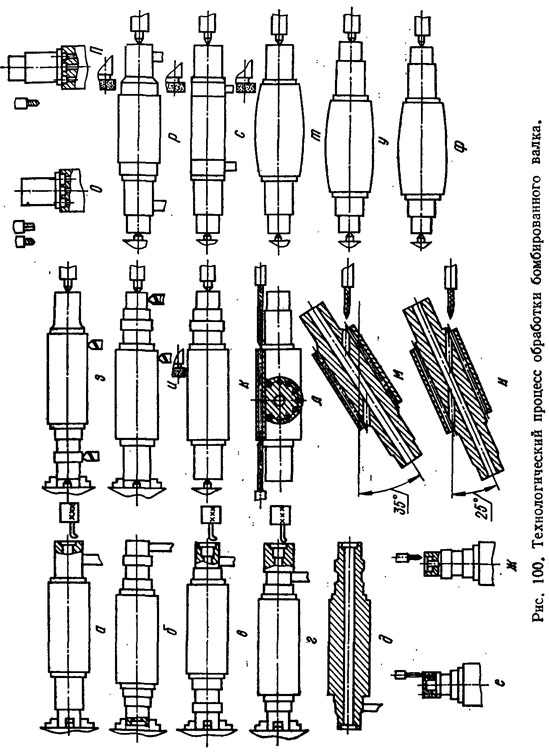

Процесс обработки бомбированного крупногабаритного валка сводится к
выполнению ряда технологических операций (рис. 100).
На первой операции (рис. 100, а—г) при установке валка в
четырехкулачковом патроне и люнете подрезается торец и растачивается
выточка (рис. 100, а). В расточенную выточку вставляется заглушка,
валок' устанавливается в патроне и люнете и поджимается центром задней
бабки. Обтачиваются две шейки под люнет, наружная ступенчатая
поверхность валка, и подрезается торец бочки (рис. 100, б).
Валок устанавливается в люнете с помощью проточенных с высокой точностью
шеек и крепится в патроне. Торцы валка протачиваются в размер с двух
установок, растачиваются выточки и центральное отверстие для направления
расточной головки (рис. 100, в, г).
Вторая операция сводится (рис. 100, д) к растачиванию центрального
отверстия на половину длины валка в два прохода с двух сторон
поочередно. Обработка производится черновой и чистовой расточными
головками при закреплении валка на подставках и базировании на
проточенных шейках.
При выполнении третьей операции (рис. 100, е, ж) валок крепится к
угольнику, расположенному в яме. По кондуктору или разметке сверлятся
отверстия, зенкуются фаски и нарезается
резьба с двух сторон валка при его переустановке. С
двух сторон валка устанавливаются центровые заглушки. Производится
обточка цапфы буртика и бочки с припуском под шлифование (рис. 100, з),
а после переустановки — обточка цилиндрических поверхностей (рис. 100,
и). Обработка производится с помощью резцов, оснащенных пластинками из
твердого сплава ВК2. Черновое шлифование цилиндрической поверхности
бочки выполняется при установке валка в центрах (рис. 100, к).
Обработка отверстий для теплоносителя осуществляется на агрегатном
станке, оснащенном делительным механизмом (рис. 100, л). Сверление
производится удлиненными сверлами с двух сторон с предварительной
засверловкой коротким сверлом.
Сверление наклонных отверстий, соединяющих периферийные сверления с
центральным отверстием, выполняется с двух установок при повороте плиты
станка соответственно под углом 35 и 25° (рис. 100, м, н).
На следующей операции (рис. 100, о) рассверливаются и развертываются
длинные отверстия, а также нарезается коническая дюймовая резьба (рис.
100, п) с двух торцов валка. Центровые заглушки вынимаются, и валок
устанавливается и закрепляется на угольнике в яме. Операция выполняется
с двух установок.
Наиболее ответственной операцией является шлифование опорных шеек и
бомбированной поверхности бочки валка (рис. 100, р). Первоначально
шлифуются с припуском две короткие шейки на концах бочки (рис. 100, р).
Под шейки подводятся подушки люнетов и производится черновое шлифование
бочки до диаметра шлифованных шеек (рис. 100, с). После чернового
шлифования рабочей поверхности вновь шлифуются шейки под люнет до
заданного диаметра, и затем шлифуется за несколько проходов
бомбированная поверхность бочки (рис. 100, т, у, ф). Опорные шейки при
этом шлифуются начисто.
