Машины и оборудование для небольших объемов земляных работ под водой




Для выполнения небольших объемов земляных работ под водой, а также в стесненных условиях и на больших глубинах водолазы применяют гидромониторы, гидроэлеваторы, эрлифты, бурильные молотки и некоторые другие машины и виды оборудования.

Подводный гидромонитор (рис. 70) состоит из гидроствола и напорного шланга. К гидростволу под давлением 1—2,5 МН/м2 подается.

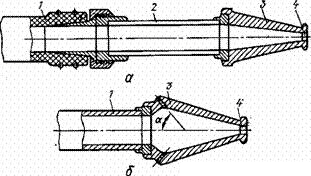

Рис. 70. Гидромониторы:
а — с реактивной насадкой; б — с безреактивной насадкой; 1 — напорный шланг; 2 — гидроствол; 3 — насадка; 4 — сопло.

Наибольшее распространение получили гидромониторы типа ГМ-2 и ГМП, которыми разрабатываются плотные и связные грунты.

Уборка размытых слабых грунтов, а также разработка слабых грунтов производятся гидроэлеваторами и эрлифтами.

Гидроэлеваторы предназначены для забора пульпы и отвода ее от места размыва. Они бывают двух типов: вертикальные и горизонтальные.

Рис. 72. Эрлифт с подмывной трубой:
1 — эрлифт; 2 — воздушная труба; 3 — подмывная труба; 4— камера смешения

Для лучшего обслуживания всех перечисленных машин они должны поддерживаться при работе грузоподъемным краном.
Пневматическими бурильными молотками в грунтах средней твердости бурят шпуры для взрывных работ.
