197. Какие подъемники наиболее распространены среди грузовых

 Среди грузовых наиболее распространены мачтовые подъемники типа С-598А (ТП-ЗА) для строительства и ремонта трехэтажных зданий (рис. 52). Подъемник состоит из металлической решетчатой мачты, которая установлена на опорной раме. На раме смонтированы лебедка и шкаф электрооборудования. По мачте перемещается на ходовых роликах неповоротная платформа, подвешенная на стальном канате, На опорной раме установлены ходовые колеса, предназначенные для перевозки подъемника на прицепе машины. Механизм подъема состоит из барабанной лебедки Т-66Е и канатио-блочной системы. Запасовка каната имеет бесполиспастную схему. В лебедке Т-66Е установлен редуктор типа РПД-250-16-4 цилиндрический двухступенчатый. Тяговое усилие в канате 4,2 кН.

Техническая характеристика подъемника С-598А (ТП-ЗА)
Грузоподъемность, кг 320

Высота подъема груза, м 9

Высота мачты, м 10,2

Скорость подъема груза, м/мин , , , . 22

Мощность двигателя, кВт 3,7

Масса, кг . 860

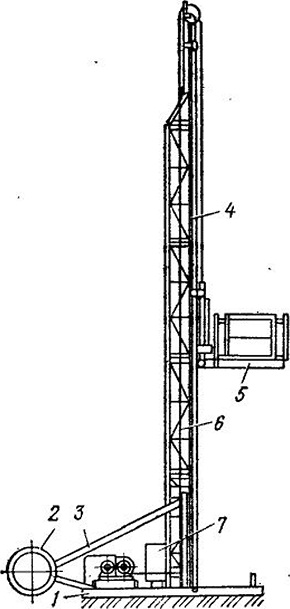

Рис. 52. Подъемник грузовой строительный С-598А (ТП-ЗЛ)
1 — опорная рама: 2 —колесо; 3 — лебедка; 4 — мачта; 5 — неповоротная платформа; 6 — канат; 7— шкаф электрооборудования
